Texas Instruments HD3SS212 5.4Gbps DisplayPort 차동 Mux
Texas InstrumentsHD3SS212 5.4Gbps DisplayPort 차동 Mux는 애플리케이션에서 2개의 소스 중 1개로부터 1개의 대상 위치로 DisplayPort 4레인 포트 2개를 전환할 수 있는 고속 패시브 스위치입니다. HD3SS212가 AUX(Auxiliary) 및 HPD(핫 플러그 감지) 신호의 스위칭을 지원하는 DisplayPort 애플리케이션용입니다. HPD 경로는 HPDC 라인에 125kΩ 풀다운 저항기가 필요한 버퍼입니다.
일반적으로 DisplayPort 싱크 1개를 구동해야 하는 GPU 2개가 있는 마더보드에 사용될 수 있습니다. GPU는 Dx_SEL 핀에 의해 선택됩니다. Texas Instruments HD3SS212는 48볼 nFBGA 패키지로 제공되며 -40~105°C 전체 산업용 온도 범위에서 3.3V 단일 공급 전압으로 작동하도록 지정되어 있습니다.
특징
- DisplayPort 1.2 전기 표준 준수
- 최대 5.4Gbps 데이터 전송 속도를 지원하는 2:1 스위칭
- HPD 스위칭 지원
- 5.4GHz의 넓은 차동 BW(-3dB)
- 탁월한 동적 특성(2.7GHz)
- 혼선 = -50dB
- 절연 = -22dB
- 삽입 손실 = -1.4dB
- 반사 손실 = -11dB
- 최대 비트-비트 스큐 = 4ps
- 3.3V ±10% VDD 작동 범위
- 소형 5mm x 5mm x 1mm, 48볼 nFBGA 패키지
- 전력을 절약하기 위해 스위치를 비활성화하는 OE(출력 활성화) 핀
- 소비전력
- 10mW 미만(HD3SS212), 30µW 미만(대기 모드, OE = L)
애플리케이션
- PC 및 노트북
- 태블릿
- 커넥티드 주변 장치 및 프린터

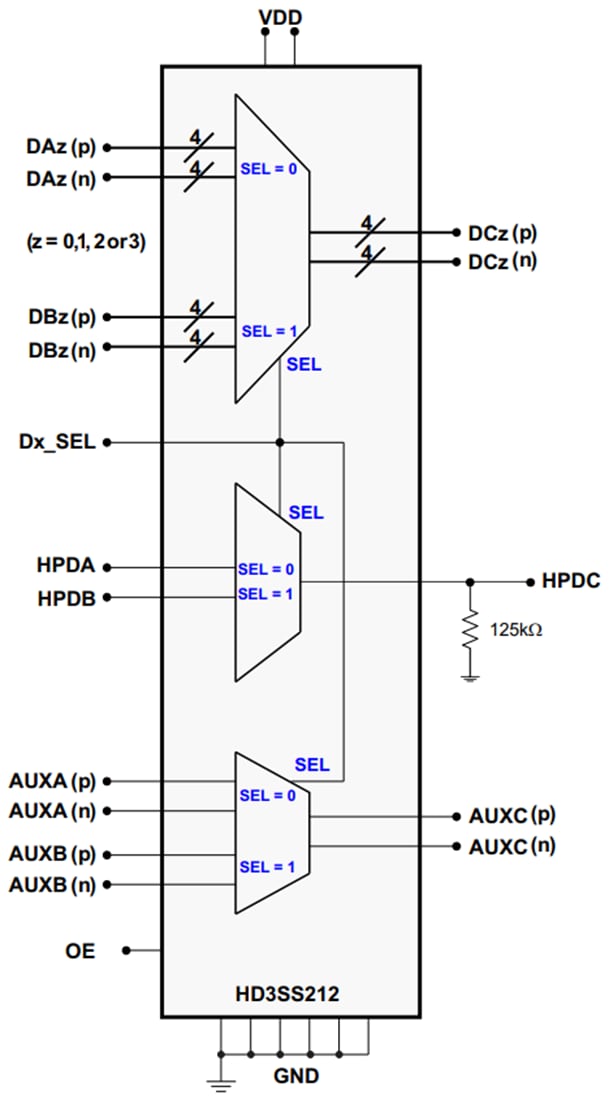

기능 블록 선도
게시일: 2021-03-23
| 갱신일: 2022-03-11
