Texas Instruments HCXX-베이스-EVM 평가 모듈
Texas Instruments HCxx-Base-EVM 평가 모듈은 TPSxHCxx 하이 측 스위치의 성능과 기능을 평가하도록 설계되었습니다. 이 모듈은 TPS2HC08-Q1, TPS2HC16-Q1, TPS1HC08-Q1, TPS1HC03-Q1, TPS1HC04-Q1 등 TPSxHCxx 시리즈를 테스트할 수 있는 완벽한 장비를 갖추고 있어 다양한 전력 시스템 애플리케이션에 장치를 통합하는 데 적합합니다.
TI HCxx-Base-EVM의 전략은 모듈(도 터 카드)과 기지국(마더보드)을 갖는 것입니다. 이 시리즈의 첫 번째 모듈은 2HC08-MOD-EVM 입니다. HCXX-BASE-EVM은 탑재된 전압 공급 장치 및 출력 부하와 함께 사용하도록 개발되었습니다.
HCXX-BASE-EVM은 평가 모듈에서 사용할 수 있는 과전류, 접지 단락, 개방 부하 및 배터리 단락 감지와 같은 보호 기능을 제공합니다.
특징
- 3 V~28 V 작동 전압
- 주변 작동 온도: -40 ~ 125 °C
- 고정밀 전류 감지
- 외부 저항기로 조절 가능한 전류 제한
- 과전류, 접지 단락, 개방 부하 및 배터리 단락 감지
- 또는 전위차계
- 온보드 LDO로 제어 신호 조작 지원
- 유도 방전 구성을 지원하는 출력 점퍼
- AECQ100-12에 따라 테스트
- ISO7637-2 및 ISO16750-2 인증
애플리케이션
- 다중 채널 LED 드라이버, 전구 드라이버
- 서브 모듈용 다중 채널 하이 측 스위치
- 다중 채널 하이 측 계전기, 솔레노이드 드라이버
2HC08-MOD-EVM/HCXX-BASE-EVM 개요

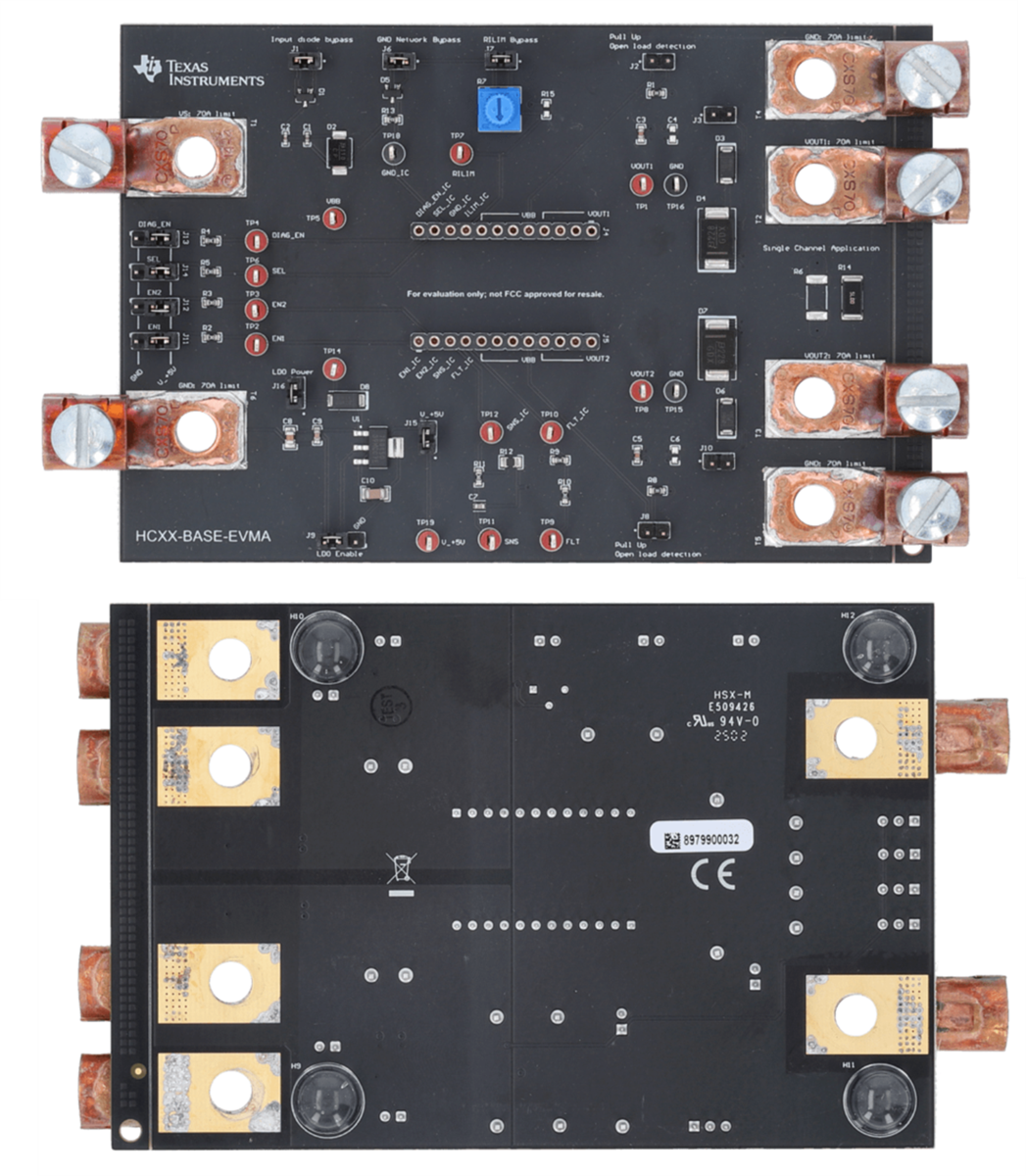

레이아웃
게시일: 2025-05-23
| 갱신일: 2025-08-26
