Texas Instruments FPC202 듀얼 포트 컨트롤러
확장 I/O가 있는 Texas Instruments FPC202 듀얼 포트 컨트롤러는 SFP, QSFP, Mini-SAS HD 및 기타와 같은 일반적인 포트 유형을 위한 저속 신호 수집기입니다. FPC202는 2개의 포트를 통해 모든 저속 제어 및 I2C 신호를 수집하고 호스트(I2C 또는 SPI)에 사용하기 쉬운 단일 관리 인터페이스를 제공합니다. 일부 FPC202 컨트롤러는 호스트에 대한 하나의 공통 제어 인터페이스를 사용하여 포트 수가 많은 애플리케이션에 사용할 수 있습니다. FPC202는 라우팅을 간소화하기 위해 PCB의 바닥면에 배치할 수 있도록 설계되었습니다.
FPC202는 총 4개의 LED 드라이버, 12개의 범용 I/O 및 각 포트에 대한 2개의 다운스트림 I2C 버스를 제공합니다. 확장된 I/O 세트를 사용하여 시스템 내에서 구성 요소 및 기능을 추가로 제어할 수 있습니다. 포트 당 4개 이상이 필요하면 범용 출력을 사용하여 추가 LED를 구동할 수 있습니다. LED 드라이버는 프로그램 가능한 깜박임 및 디밍과 같은 유용한 기능을 갖추고 있습니다. 이 장치는 각 모듈의 사용자 지정 레지스터에서 데이터를 미리 가져올 수 있습니다. 이를 통해 빠른 I2C(최대 1MHz) 또는 SPI(최대 10MHz) 인터페이스를 통해 데이터를 호스트에 쉽게 액세스할 수 있습니다. 제어 상태의 포트와 관련하여 사용자가 구성할 수 있는 중요한 이벤트가 발생할 때마다 호스트에 대한 인터럽트에서 장치를 트리거함으로써 모듈을 지속적으로 폴링할 필요가 없어집니다.
특징
- 2개의 포트를 통해 제어 신호 관리 및 I2C 집계 지원
- 포트 당 4개의 LED 드라이버 및 12개의 범용 I/O
- 범용 출력을 사용하여 포트 당 4개 이상의 LED 구동 가능
- 사용자 지정 가능한 인터럽트 이벤트
- 단일 호스트 인터페이스를 통해 여러 개의 FPC202s를 결합하여 총 28개의 포트 제어
- 이산 I2C 멀티플렉서, LED 드라이버 및 고 핀카운트 FPGA/CPLD 제어 장치의 필요성 제거
- 포트에 가까운 모든 저속 제어 신호를 처리하여 PCB 라우팅 복잡성 감소
- 선택 가능한 I2C(최대 1MHz) 또는 SPI(최대 10MHz) 호스트 제어 인터페이스
- 모듈에서 중요하고 사용자가 지정한 데이터의 자동 프리페칭
- 모든 FPC202 컨트롤러에서 모든 포트에 동시 쓰기가 가능한 방송 모드
- 프로그래밍 가능 깜박임 및 디밍을 비롯해 포트 상태 표시를 위한 고급 LED 기능
- 개별 호스트 측 I/O 전압: 1.8~3.3V
- 소형 QFN 패키지 덕분에 PCB 하단면을 포트 아래에 배치 가능
애플리케이션
- ToR/수집/코어 스위치 및 라우터
- 무선 인프라 기저대역 유닛 및 원격 무선 장치
- 네트워크 인터페이스 카드(NIC) 및 호스트 버스 어댑터(HBA)
- 스토리지 카드 및 스토리지 랙
- SFP, QSFP, QSFP-DD, OSFP, Mini-SAS HD 포트 관리

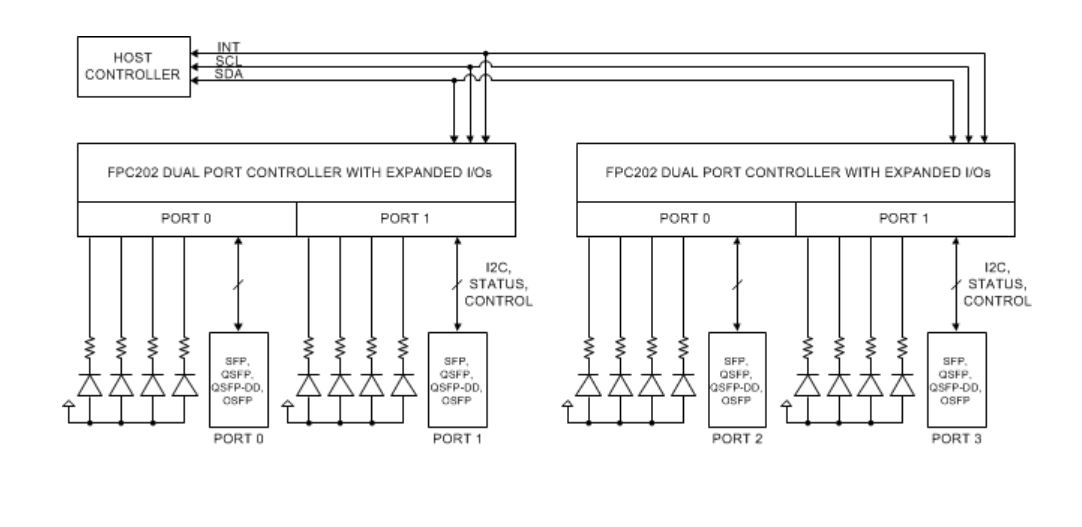

블록 선도
게시일: 2018-11-15
| 갱신일: 2023-07-19
