Texas Instruments ESDS302/ESDS304 TVS ESD 보호 다이오드 어레이
Texas Instruments ESDS302/ESDS304 TVS ESD 보호 다이오드 어레이는 최대 12A(8/20μs)의 이더넷 및 USB 서지 보호를 위해 각각 2개 및 4개의 채널 구성으로 제공됩니다. ESDS302, ESDS304 장치는 양방향이며 IEC 61000-4-2 국제 표준(레벨 4 이상)에 따라 최대 30kV의 ESD 공격을 완화하도록 정격 지정되어 있습니다. 이 장치는 채널 당 2.3pF의 IO 정전용량을 제공하므로 이더넷 1G 및 USB 2.0과 같은 고속 인터페이스 보호에 이상적입니다. 동적 저항과 클램프 전압이 낮아 과도 전류 이벤트 발생 시 시스템 레벨 보호가 보장됩니다.
특징
- IEC 61000-4-2 레벨 4 ESD 보호
- ±30kV 접촉 방전
- ±30kV 공극 방전
- IEC 61000-4-4 EFT 보호
- 80A(5/50ns)
- IEC 61000-4-5 서지 보호
- 12A(8/20µs)
- 12A Ipp에서 낮은 서지 클램핑 전압: 6V
- IO 정전용량
- 2.3pF(표준)
- DC 항복 전압: 4.5V(최소)
- 초저 누설 전류: 3nA(표준)
- 최대 1Gbps의 고속 인터페이스 지원
- 산업 온도 범위: –40~+125°C
- 이지 플로스루 라우팅 패키지(ESDS302)
애플리케이션
- 엔드 장비
- 이더넷 스위치
- 액세스 포인트
- 게이트웨이
- 프린터
- DVR 및 NVR
- 인터페이스
- 이더넷 10/100/1000Mbps
- USB 2.0
- GPIO

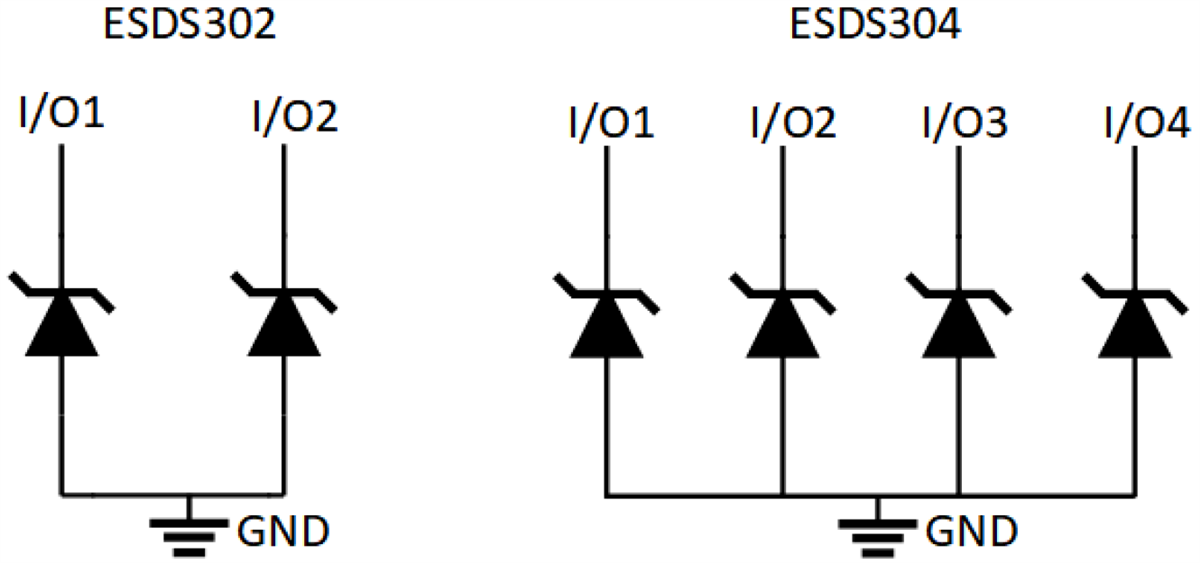

기능 블록 선도
게시일: 2018-10-22
| 갱신일: 2023-07-12
