Texas Instruments ESD8x2 2채널, 36V ESD 보호 다이오드
Texas Instruments ESD8x2 2채널, 36V ESD 보호 다이오드는 USB 전원 공급(USB-PD) 및 산업용 인터페이스용으로 설계되었습니다. 양방향 ESD 보호 다이오드는 IEC 61000-4-2 표준에 지정된 최대 수준(±25kV 접촉 및 공극 또는 ±18kV 접촉 및 공극)을 충족하거나 초과하는 ESD를 소멸시키는 정격으로 지정되었습니다. 낮은 동적 저항과 클램핑 전압을 통해 과도 현상에 대한 시스템 수준 보호가 가능합니다. 이 보호 장치는 높은 수준의 견고성과 신뢰성이 필요한 산업용 시스템에 이상적입니다.
TI ESD8x2 ESD 보호 다이오드는 채널당 낮은 IO 정전 용량과 정전기 방전(ESD) 및 기타 과도 현상으로 인한 손상으로부터 2개의 IO 라인에 적합한 핀아웃이 특징입니다. ESD852의 IPP =4.3A(8/20µs 서지 파형) 기능은 과도 서지 이벤트 및 산업용 I/O 라인으로부터 USB VBUS를 보호하는 데 탁월합니다. 또한 ESD8x2의 2.8pF 또는 2.6pF 라인 정전 용량은 USB 전원 공급을 위한 저속도 신호와 산업용 애플리케이션을 위한 IO 신호를 보호합니다.
특징
- 작동 전압 36V
- IEC 61000-4-2 ESD 보호:
- ±25kV 접촉 및 ±25kV 공중 방전(ESD852)
- ±18kV 접촉 및 ±18kV 공중 방전(ESD862)
- 견고한 서지 보호:
- IEC 61000-4-5 (8/20μs): 4.3A (ESD852)
- IEC 61000-4-5 (8/20μs): 3.1A (ESD862)
- 낮은 누설 전류: 50nA(최대)
- 양방향 ESD 보호
- I/O 정전 용량 = 2.8pF (일반) (ESD852)
- I/O 정전 용량 = 2.2pF (일반) (ESD862)
- SOT-23 (DBZ) 소형, 표준, 공통 설치 공간
- AOI(자동 광학 검사)에 사용하는 리드 패키지
애플리케이션
- 공장 자동화
- 통신 장비

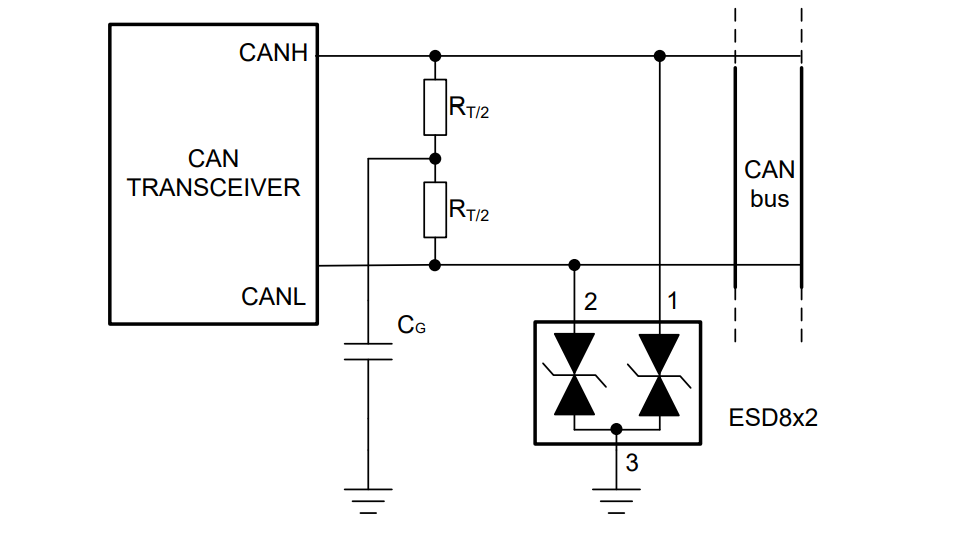

- CAN/CAN-FD 산업용 통신
- USB-PD(USB 전원 공급):
- VBUS 보호
- IO 보호(VBUS에 대한 단락에 대한 내성)
게시일: 2023-12-28
| 갱신일: 2024-03-01
