Texas Instruments ESD341 TVS ESD 보호 다이오드
Texas Instruments ESD341 TVS ESD 보호 다이오드는 HDMI 1.4 회로 보호용 TVS ESD 보호 다이오드입니다. ESD341은 IEC 61000-4-2 국제 표준에 명시된 최대 레벨(레벨 4)에서 ESD 스트라이크를 소멸시키는 것으로 간주됩니다. 이 장치는 HDMI 1.4b와 같은 프로토콜 지원을 포함하여 최대 3.4Gbps의 고속 인터페이스 보호를 지원하는 0.66pF(표준) IO 정전용량이 특징입니다. 동적 저항과 클램프 전압이 낮아 과도 전류 이벤트 발생 시 시스템 레벨 보호가 보장됩니다.
30kV ESD 등급 및 5.4A 서지는 휴대용 전자기기 및 웨어러블 기기와 같은 공간에 제약이 있는 기타 애플리케이션에서 3.6V 전원 레일을 보호하기 위해 소형 패키지에 강력한 과도 전류 보호 기능을 제공합니다. Texas Instruments ESD341은 산업 표준 0201(DPL) 패키지로 제공됩니다.
특징
- IEC 61000-4-2 레벨 4 ESD 보호
- 30kV 접촉 방전
- 30kV 공극 방전
- 5.4A(8/20µs) IEC 61000-4-5 서지 보호
- 0.66pF(표준) IO 정전용량
- ±6.2V(표준) DC 항복 전압
- 100nA(최대) 초저 누설 전류
- 16A TLP 낮은 ESD 클램핑 전압에서 10.2V
- 5GHz(-3dB 대역폭, DPL)의 낮은 삽입 손실
- 최대 3.4Gbps의 고속 인터페이스 지원
- -40~+125°C 산업 온도 범위
- 공간 절약형 산업 표준 0201 설치 공간(0.6mm × 0.3mm × 0.3mm)
애플리케이션
- 엔드 장비
- 웨어러블 장치
- 스마트 스피커
- 휴대용 전자 장치
- 소형 제품
- 노트북 및 데스크톱
- TV 및 모니터
- 헤드 유닛
- 뒷좌석 엔터테인먼트
- 도킹 스테이션
- 인터페이스
- USB 2.0
- USB 3.0
- HDMI 1.4 및 2.0
- LVDS
- DisplayPort
- SIM 카드

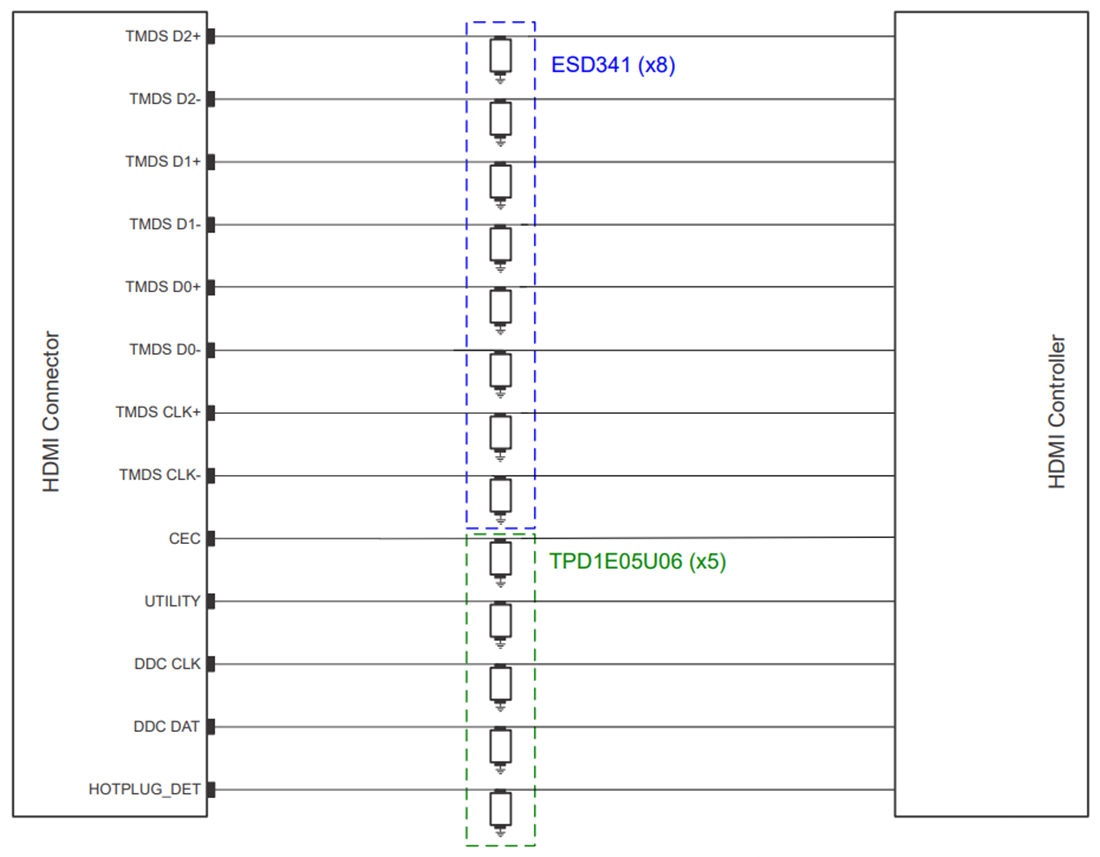

일반 애플리케이션
관련 개발 도구
Texas Instruments ESDEVM 평가 모듈(EVM)
모든 장치를 테스트할 수 있도록 기존의 모든 ESD 설치 공간이 제공됩니다.
