Texas Instruments ESD321 1채널 30kV ESD 보호 다이오드
Texas Instruments ESD321 1채널 30kV ESD 보호 다이오드는 단방향이며 낮은 동적 저항과 낮은 클램핑 전압을 제공합니다. 이 장치는 산업 온도 범위에서 작동하며 0402 산업 표준 패키지로 제공됩니다. ESD321은 최대 ±30kV의 ESD 스트라이크를 발산합니다. 이 장치는 IEC 61000-4-2 국제 표준을 준수합니다. 동적 저항(0.13Ω)과 클램프 전압(16A TLP에서 6.8V)이 극도로 낮아 과도 전류 이벤트 발생 시 시스템 레벨 보호가 보장됩니다. ESD321은 0.9pF I/O의 낮은 정전용량을 제공하는 USB 2.0 및 이더넷 10/100/1000Mbps와 같은 인터페이스를 보호하는 데 적합합니다.
특징
- IEC 61000-4-2 레벨 4 ESD 보호
- ±30kV 접촉 방전
- ±30kV 공극 방전
- IEC 61000-4-4 EFT 보호
- 80A(5/50ns)
- IEC 61000-4-5 서지 보호
- 6A(8/20µs)
- DC 항복 전압: 4.5V(최소)
- 낮은 누설 전류: 0.1nA(표준)
- 매우 낮은 ESD 클램핑 전압
- 16A TLP에서 6.8V(I/O - GND)
- RDYN: 0.13Ω(I/O - GND)
- 산업 온도 범위: –40~+125°C
- I/O 정전용량: 0.9pF(표준)
- 산업 표준 0402 패키지(DFN1006P2)
애플리케이션
- 엔드 장비
- 웨어러블
- 산업 및 서비스 로봇
- 노트북 및 데스크톱
- 휴대폰 및 태블릿
- 셋톱 박스
- DVR 및 NVR
- TV 및 모니터
- EPOS(Electronic Point of Sale)
- 인터페이스
- USB 2.0/1.1
- GPIO
- 이더넷 10/100/1000Mbps
- 푸시 버튼
- 오디오

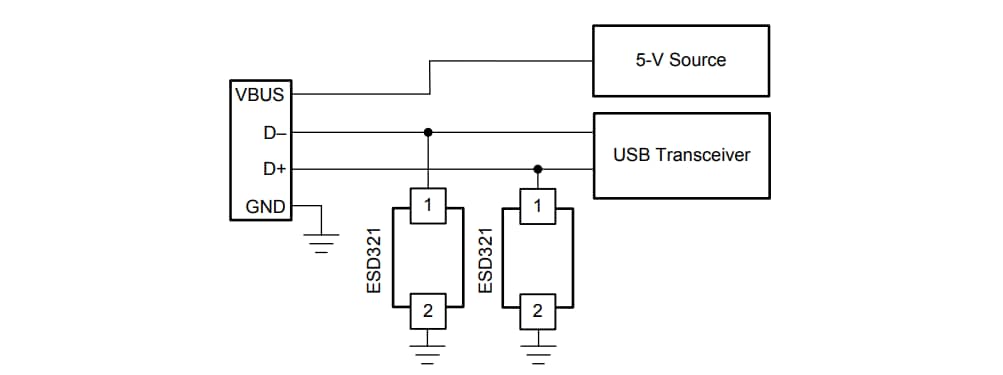

블록 선도
게시일: 2018-09-21
| 갱신일: 2023-05-01
