Texas Instruments ESD204 TVS ESD 보호 다이오드 어레이
Texas Instruments ESD204 TVS ESD 보호 다이오드 어레이는 최대 5.5A(8/20µS)의 HDMI 및 USB 서지 보호를 위해 설계된 양방향 어레이입니다. ESD204는 IEC 61000-4-2 국제 표준에 명시된 최대 레벨(레벨 4)에서 ESD 스트라이크를 소멸시키는 것으로 간주됩니다. ESD204가 제공하는 낮은 클램핑 및 높은 차동 대역폭 덕분에 장치는 고속 신호를 선명하게 전달하면서 다운 스트림 장치에 강력한 보호 기능을 제공할 수 있습니다. 이 장치는 채널당 정전용량이 0.55pF에 불과해 HDMI 2.0, HDMI 1.4, USB 3.0 및 이더넷 1G와 같은 고속 인터페이스를 최대 6Gbps까지 보호하기에 적합합니다. 낮은 동적 저항과 낮은 클램핑 전압은 과도 이벤트에 대한 시스템 레벨 보호 기능을 보장합니다.
특징
- IEC 61000-4-2 레벨 4 ESD 보호
- ±30kV 접촉 방전
- ±30kV 공극 방전
- IEC 61000-4-4 EFT 보호
- 80A(5/50ns)
- IEC 61000-4-5 서지 보호
- 5.5A(8/20µs)
- 5.5A IPP에서 8.5V의 낮은 서지 클램프 전압
- IO 정전용량
- 0.55pF(표준)
- HDMI 2.0 규격 준수
- DC 항복 전압: 5.5V(최소)
- 초저 누설 전류: 10nA(최대)
- 최대 6Gbps의 고속 인터페이스 지원
- 산업 온도 범위: –40°C~+125°C
- 이지 플로스루 라우팅(Easy Flow-Through Routing) 패키지
애플리케이션
- 엔드 장비
- IP 네트워크 카메라
- DVR 및 NVR
- 이더넷 스위치 및 라우터
- 노트북 및 데스크톱
- 셋톱 박스
- TV 및 모니터
- 휴대폰 및 태블릿
- 인터페이스
- HDMI 2.0
- HDMI 1.4
- USB 3.0
- 디스플레이 포트 1.3
- PCI Express 3.0
- 이더넷 10/100/1000 Mbps

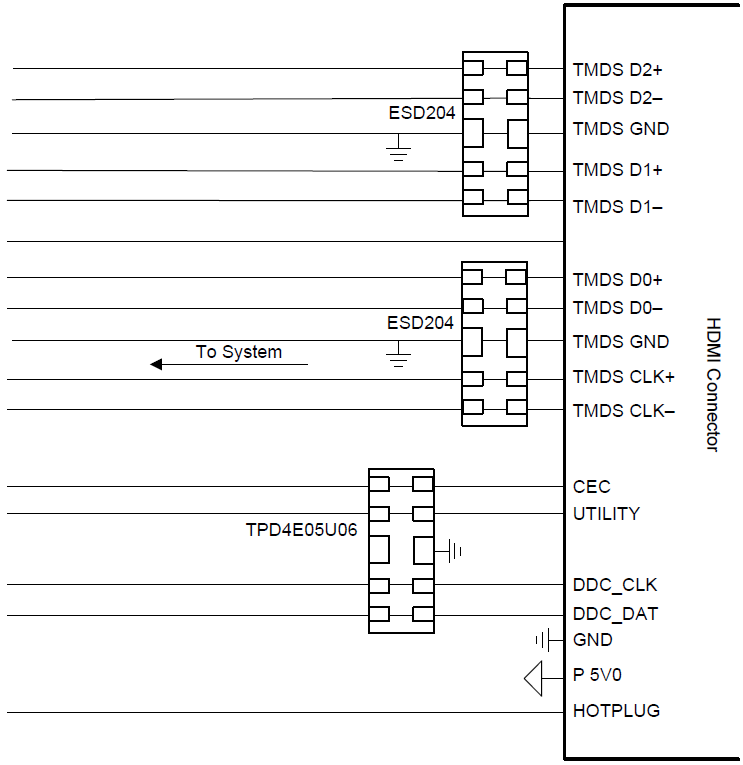

일반 애플리케이션 계통도
관련 개발 도구
Texas Instruments ESDEVM 평가 모듈(EVM)
모든 장치를 테스트할 수 있도록 기존의 모든 ESD 설치 공간이 제공됩니다.
