Texas Instruments DS90UH941AS-Q1 DSI - FPD-Link III 직렬 변환기
Texas Instruments DS90UH941AS-Q1 듀얼 DSI-FPD-Link III 브리지 직렬 변환기는 자동차 인포테인먼트 애플리케이션을 위해 설계되었습니다. FPD-Link III DS90UH940N-Q1, DS90UH948-Q1, DS90UH924-Q1, DS90UH926-Q1 또는 DS90UH928-Q1 직병렬 변환기와 페어링 시, DS90UH941AS-Q1은 50Ω의 단일 종단 동축 케이블 또는 100Ω의 차동 차폐 트위스트 페어(STP) 및 차폐 트위스트 쿼드(STQ) 케이블을 통해 1-레인 또는 2-레인 고속 직렬 스트림을 공급할 수 있습니다. DS90UH941AS-Q1은 인포테인먼트 시스템의 디스플레이 수 및 편차 증가에 대응하기 위해 대칭 및 비대칭 분할을 지원할 수 있습니다.
FPD-Link III 인터페이스는 동일한 고속 직렬 링크 상에서 I2C 통신 및 최대 8개의 I2S 오디오 채널을 포함하여 비디오 및 오디오 데이터 전송 및 전이중 제어 기능을 지원합니다. EMI는 부족전압 차동 신호, 데이터 스크램블 및 무작위화를 사용하여 최소화됩니다. DS90UH941AS-Q1는 2개의 차동 페어를 통해 비디오 데이터를 통합하여 시스템 설계를 간소화하고 애플리케이션의 인터커넥트 크기와 무게를 줄일 수 있습니다.
특징
- 다음 결과와 함께 자동차 애플리케이션에 대한 AEC-Q100 인증 획득:
- 2등급 장치 온도: -40~+105°C의 주변 작동 온도
- 30Hz에서 3K(2880x1620)에 대해 최대 210MHz, QXGA(2048x1536), 2K(2880x1080), WUXGA(1920x1200) 또는 1080p60(1920x1080) 해상도(24비트 색 농도)의 픽셀 클록 주파수 지원
- MIPI D-PHY/디스플레이 직렬 인터페이스(DSI) 수신기는 비디오 프로세서 또는 FPGA에 고대역폭 인터페이스를 제공합니다.
- 각각 최대 4개의 데이터 레인을 갖춘 이중 DSI 입력 포트
- 레인 당 최대 1.5Gbps
- 대칭 및 비대칭 언패킹 기능을 가진 슈퍼프레임
- ECC 및 CRC 생성
- 가상 채널 기능
- 단일 및 이중 FPD-Link III 출력
- 단일 링크: 최대 105MHz 픽셀 클록
- 이중 링크: 최대 210MHz 픽셀 클록
- 대칭 및 비대칭 비디오 분할
애플리케이션
- 자동차 인포테인먼트
- IVI 헤드 장치 및 HMI 모듈
- 중앙 정보 디스플레이
- 디지털 계기 클러스터
- 뒷좌석 엔터테인먼트 시스템

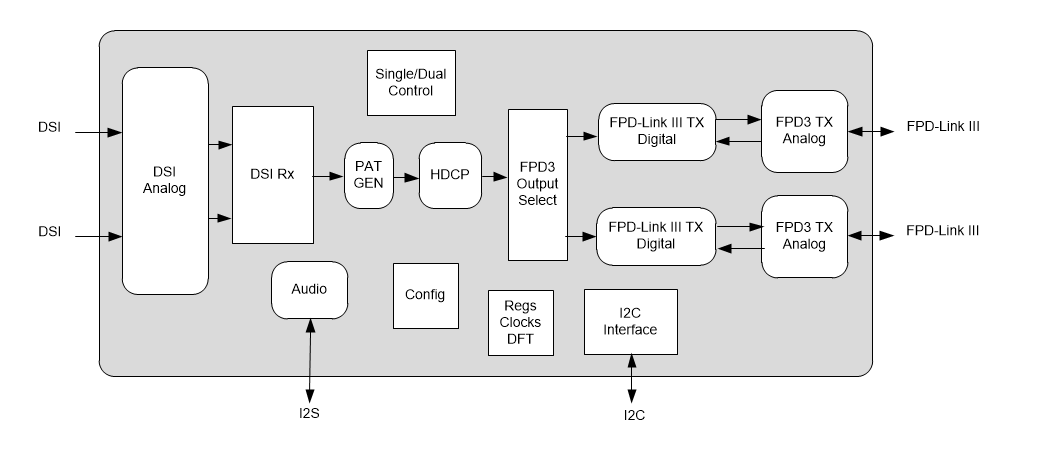

블록 선도
비디오
게시일: 2019-11-14
| 갱신일: 2024-06-25
