Texas Instruments DS90UB953A-Q1 FPD-Link III 4.16Gbps 직렬 변환기
Texas Instruments DS90UB953A-Q1 FPD-Link III 4.16Gbps 직렬 변환기는 60fps로 작동하는 2.3MP 영상 기기를 포함한 고속 원시 데이터 센서뿐 아니라, 4MP, 30fps 카메라, 위성 RADAR, LIDAR 및 ToF(Time-of-Flight) 센서를 지원하도록 설계되었습니다. DS90UB953A-Q1은 -40~125°C의 폭넓은 온도 범위를 가지고 있어 소형 카메라 애플리케이션용으로 더욱 콤팩트하고 유연한 센서 모듈 설계를 지원합니다. 이 칩은 4.16Gbps 순방향 채널과 초저 대기 시간, 50Mbps 양방향 제어 채널을 제공하며 단일 동축 케이블(PoC) 또는 STP 케이블을 통해 전력을 지원합니다.
이 장치는 고급 데이터 보호 및 진단 기능을 통해 ADAS 및 자율 주행을 지원합니다. DS90UB953A-Q1은 함께 제공된 직병렬변환기와 결합되어 정밀한 멀티 카메라 센서 클록 및 센서 동기화를 제공합니다. DS90UB953A-Q1 장치는 자동차 애플리케이션에 대해 AEC-Q100 인증을 받았습니다.
특징
- 자동차 애플리케이션용 AEC-Q100(등급 1) 인증:
- 장치 온도: -40~+125°C의 주변 작동 온도
- ISO 10605 및 IEC 61000-4-2 ESD 규격 준수
- PoC(Power-over-coax) 호환 송수신기
- 4.16Gbps 등급 직렬 변환기는 풀 HD 1080p 2.3MP 60fps 및 4MP 30fps 영상 기기를 포함한 고속 센서를 지원함
- D-PHY v1.2 및 CSI-2 v1.3 호환 시스템 인터페이스
- 각 레인당 최대 4개의 데이터 레인(832Mbps에서)
- 최대 4개의 가상 채널 지원
- 정밀 다중 카메라 클로킹 및 동기화 기능 제공
- 단일 종단 동축 또는 차폐 연선쌍(STP) 케이블 지원
- 유연한 프로그래밍 가능 클록 발생기
- CRC 데이터 보호, 센서 데이터 무결성 검사, I2C 쓰기 방지, 전압 및 온도 측정, 프로그래밍 가능 알람 및 라인 오류 탐지를 포함한 고급 데이터 보호 및 진단
- 초저 대기시간 양방향 I2C 및 GPIO 제어 채널을 통해 ECU에서 ISP 제어 가능
- 단일 +1.8V 공급 전압
- 저소비전력: 0.25W(표준)
- DS90UB954-Q1, DS90UB964-Q1, DS90UB962-Q1, DS90UB936-Q1, DS90UB960-Q1, DS90UB934-Q1 및 DS90UB914A-Q1 직병렬 변환기
애플리케이션
- 첨단 운전자 보조 시스템(ADAS)
- 서라운드 뷰 시스템 ECU
- 전방 및 후방 카메라
- 운전자 모니터링
- 레이더 ECU
- 기계적 스캔 LIDAR
- 비행 시간(ToF) 카메라
- 아날로그 보안 카메라
- MRI, 초음파 및 X선 시스템
- 전문화된 영상 시스템
관련 개발 도구
Texas Instruments DS90UB95x-Q1EVM 평가 모듈(EVM)
DS90UB953-Q1 FPD-Link III 직렬 변환기를 평가하기 위한 기능성 보드 설계 장치입니다.
Related Deserializers
Texas Instruments DS90UB9722-Q1 FPD-Link IV 직병렬 변환기 허브
초고속 7.55Gbps 순방향 채널과 47.1875Mbps 양방향 제어 채널을 제공합니다.

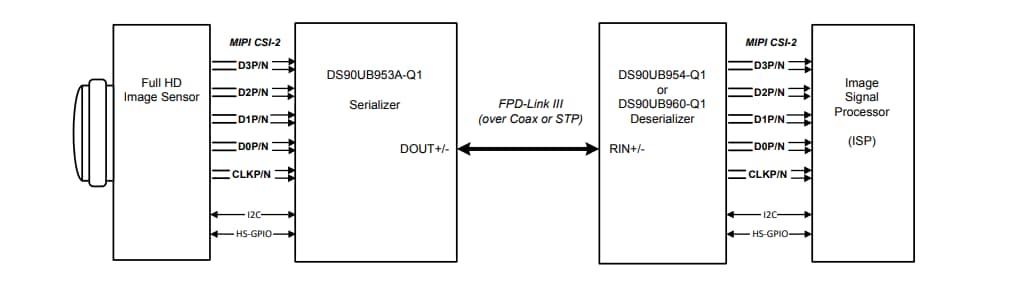

일반 애플리케이션
블록 선도
비디오
게시일: 2019-05-20
| 갱신일: 2025-03-06
