Texas Instruments DS320PR410 4채널 선형 리드라이버
Texas Instruments DS320PR410 4채널 선형 리드라이버는 PCle™ 5.0, CXL 2.0, UPI 2.0 및 최대 32Gbps 인터페이스를 지원하도록 설계된 저전력, 고성능 리드라이버입니다. 이러한 선형 리드라이버 또는 리피터는 DP, SATA, SAS 및 XFI와 같은 AC 결합 인터페이스를 지원합니다. DS320PR410 리드라이버는 160mW/ch 낮은 유효 전력, 100ps의 초저 지연 시간 및 16GHz에서 -10dB 반사 손실을 특징으로 합니다. 이 리드라이버는 3.3V 단일 공급 전압 및 -40°C~85°C 온도 범위에서 작동합니다. DS320PR410 리드라이버는 랙 서버, 고성능 컴퓨팅, 네트워크 연결 스토리지, NIC(네트워크 인터페이스 카드), 활성 케이블, 데스크탑 PC 및 하드웨어 가속기에 사용됩니다.
DS320PR410 선형 리드라이버는 독립적으로 작동하는 단일 채널로 구성되며, 각 채널에는 CTLE(연속 시간 선형 이퀄라이저)와 선형 출력 드라이버가 포함됩니다. 이 선형 리드라이버는 핀 모드, SMBus/I2 C1차 모드, SMBus/I2C 2차 모드로 구성할 수 있습니다. DS320PR410 리드라이버는 방열판이 필요하지 않으며 4mmx6mm, 40핀 WQFN 패키지로 제공됩니다.
특징
- PCle™ 5.0, CXL 2.0, UPI 2.0 및 최대 32Gbps 인터페이스 지원
- 하나 이상의 DS320PR410으로 x4, x8, x16, x24 버스 폭 지원
- SAS, SATA, DP, XFI 등 AC 결합 인터페이스 지원
- CTLE가 16GHz에서 최대 22dB 향상
- 100ps 초저 지연 시간
- 160mW/채널 낮은 유효 전력
- 핀-스트랩, SMBus 또는 EEPROM 프로그래밍
- PCle 사용 사례에 대한 프로토콜에 구애받지 않는 감지
- 프로토콜에 구애받지 않는 선형 리드라이버를 사용하면 PCle 링크 교육을 원활하게 지원할 수 있습니다.
- 내부 전압 조정기는 공급 잡음에 대한 내성을 제공합니다.
- PRBS 데이터를 위한 45fs의 낮은 추가 랜덤 지터
- 방열판 불필요
- 3.3V 단일 공급 전압
- -40°C~+85°C 작동 온도 범위
애플리케이션
- 랙 서버, 마이크로서버, 타워 서버
- 고성능 컴퓨팅
- SAN(스토리지 영역 네트워크) 및 HBA(호스트 버스 어댑터) 카드
- 네트워크 연결 스토리지
- NIC(네트워크 인터페이스 카드)
- 액티브 케이블
- 데스크탑 PC 및 마더보드
- 하드웨어 가속기

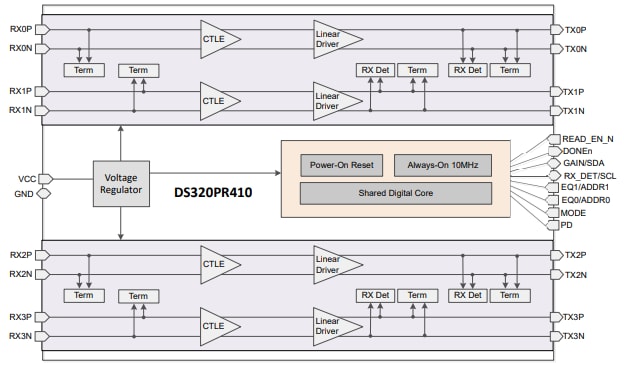

기능 블록 선도
관련 개발 도구
Texas Instruments DS320PR410-RSC-EVM 리드라이버 평가 모듈
DS320PR410 PCI-Express 5.0 선형 리드라이버의 신호 컨디셔닝 기능을 평가합니다.
