Texas Instruments DS160PR810EVM-RSC 평가 모듈
Texas Instruments DS160PR810EVM-RSC 평가 모듈은 DS160PR810 8채널 PCI-Express 4.0 선형 리드라이버의 신호 컨디셔닝 기능을 평가하기 위한 완벽한 고대역폭 플랫폼입니다. TI DS160PR810EVM-RSC 평가 모듈은 PCIe Gen-4 x16 버스의 전송 거리를 확장할 수 있는 4개의 DS160PR810 선형 리드라이버를 갖추고 있습니다.
DS160PR810EVM-RSC 평가 모듈은 보드의 한쪽 끝을 사용하여 서버 또는 PC 마더보드의 PCIe 슬롯에 연결하고 보드의 다른 쪽 끝에 부착된 스트래들 마운트 커넥터를 사용하여 PCIe 추가 카드와 페어링할 수 있습니다. DS160PR810EVM-RSC 평가 보드는 표준 준수 테스트, 성능 평가 및 초기 시스템 프로토타이핑에 사용할 수 있습니다.
특징
- 최대 25Gbps의 속도로 작동하는 4개의 8 채널 단방향 선형 리드라이버가 있는 PCIe x16 라이저 카드 옵션
- 링크 교육 및 PCIe 채널 확장의 완벽한 지원을 위한 선형 균등화
- CTLE로 8GHz에서 최대 18dB 향상
- GPIO 또는 I2C, SMBus를 통한 프로그래밍 가능 장치 구성
- 보드 내장형 12~3.3V, 2A 강압 DC/DC 변환기
- -40~85°C 산업 온도 범위
- 5.5mm × 10mm, 64핀, 무연 WQFN 0.4mm 피치 패키지로 제공되는 플로우 스루 레이아웃
애플리케이션
- PCI Express Gen-1, 2, 3 및 4
- 최대 25Gbps의 고속 인터페이스
- 엔터프라이즈 서버 마더보드, 워크스테이션
- 엔터프라이즈 스토리지
- 엔터프라이즈 애드인 카드, 엔드 포인트

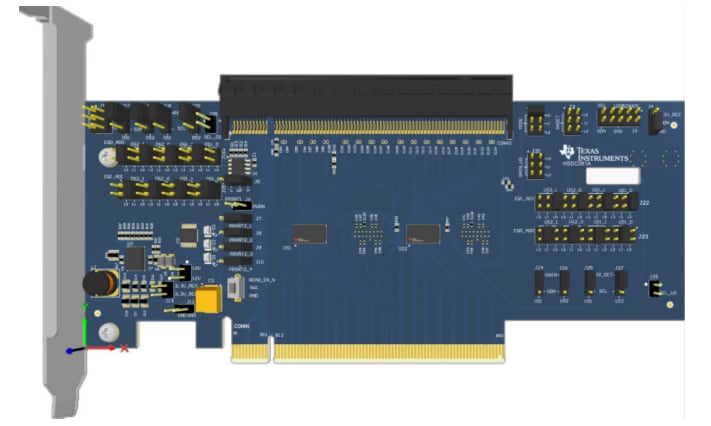

레이아웃
관련 제품
Texas Instruments DS160PR822 8채널 선형 리드라이버
최대 16Gbps까지 PCIe 4.0 및 UPI(Ultra Path Interface) 2.0을 지원 하도록 설계된 선형 리드라이버.
Texas Instruments DS160UP822 8채널 선형 리드라이버
최대 16Gbps까지 UPI(Ultra Path Interface) 2.0을 지원하도록 설계된 고성능 선형 리드라이버.
