Texas Instruments DS160PR312-421EVM 평가 모듈
Texas Instruments DS160PR312-421EVM 평가 모듈은 DS160PR312 및 DS160PR421 쿼드 채널 PCI Express 4.0 선형 리드라이브의 신호 컨디셔닝 기능 평가용 고대역폭 플랫폼을 제공합니다. TI DS160PR312-421EVM 평가 모듈은 보드의 PCIe 에지 커넥터를 사용하여 서버 또는 PC 마더보드의 PCIe 슬롯에 직접 연결하고 평가 모듈의 2개의 PCIe 커넥터 중 하나를 사용하여 PCIe 애드인 카드와 페어링할 수 있습니다.
PCI-Express® 4.0 16x 버스의 전송 거리를 확장할 수 있는 2개의 DS160PR412 및 2개의 DS160PR421 장치. DS160PR412-421EVM 보드는 표준 적합성 테스트, 성능 평가 및 초기 시스템 프로토타이핑에 사용할 수 있습니다.
특징
- 최대 25Gbps의 속도로 작동하는 PCIe x16 및 PCIe x8 라이저 카드(2개의 DS160PR412 및 2개의 DS160PR421 4채널 단방향 선형 리드라이버 포함)
- DS160PR412: 선형 리드라이버(1:2 MUX 포함)
- DS160PR421: 선형 리드라이버(2:1 DEMUX 포함)
- 링크 교육 및 PCIe 채널 확장의 완벽한 지원을 위한 선형 균등화
- CTLE로 8GHz에서 최대 18dB 향상
- 핀 제어, SMBus 또는 I2C를 통한 장치 구성 및 멀티플렉서 선택
- 히트 싱크가 필요없는 플로우스루 레이아웃
- -40~85°C 산업 온도 범위
애플리케이션
- PCI Express Gen 1, 2, 3 및 4
- 최대 25Gbps의 고속 인터페이스
- 엔터프라이즈 서버 마더보드, 워크스테이션
- 엔터프라이즈 스토리지
- 엔터프라이즈 애드인 카드, 엔드 포인트

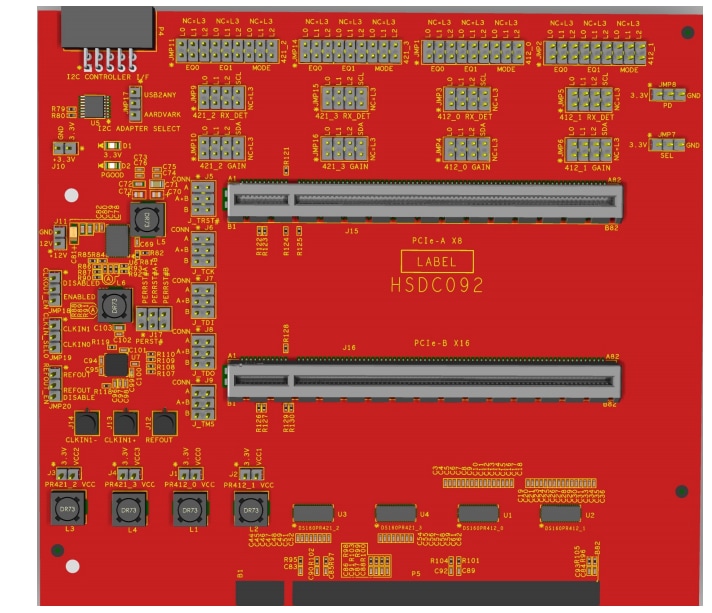

레이아웃
게시일: 2021-01-05
| 갱신일: 2022-03-11
