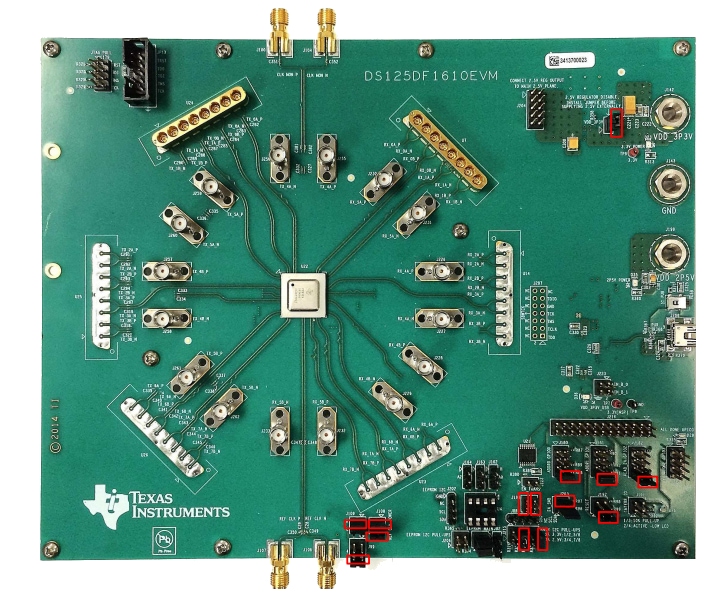

Texas Instruments DS125DF1610EVM 평가 모듈
Texas Instruments DS125DF1610EVM 평가 모듈을 사용하면 DS125DF1610을 손쉽게 평가할 수 있습니다. DS125DF1610에서는 수직 SMA 커넥터를 통해 쿼드 2의 고속 송신 및 수신 단자에 연결할 수 있습니다. 이러한 연결을 통해 장치뿐 아니라 4x4 아날로그 교차점 스위치의 수신 및 송신 신호 상태 기능을 평가할 수 있습니다.
DS125DF1610EVM 평가 모듈은 SMA 커넥터를 통해 공급 전력과 고속 트래픽을 받아야 합니다. SMBus 포트와 GUI 소프트웨어를 통해 통합 EOM(Eye Opening Monitor), Pattern Generator, PRBS Checker와 같은 다른 기능을 평가할 수 있습니다.
특징
- SMBus 포트를 통해 프로그래밍 가능
- 9.8~12.5Gbps를 지원하고 2, 4, 8가지 데이터 속도로 분할
- 4x4 아날로그 교차점 스위치
- IEEE 1149.1 및 1149.6용 JTAG 포트
- EVM은 단일 전원(2.5V 또는 3.3V)을 지원함
개요
게시일: 2019-10-08
| 갱신일: 2023-12-07
