Texas Instruments DRV8955 쿼드 하프 브리지 드라이버
Texas Instruments DRV8955 쿼드 하프 브리지 드라이버는 산업용 애플리케이션을 위해 개별적으로 제어 가능한 4개의 하프 브리지 드라이버를 제공합니다. 이 장치는 최대 4개의 솔레노이드 로드 장치, 2개의 DC 모터, 1개의 스테퍼 모터 또는 기타 로드 장치를 구동하는데 사용할 수 있습니다. 각 채널의 출력 드라이버는 하프 브리지로 구성된 N-채널 전력 MOSFET로 구성됩니다. 단순한 PWM(IN/IN) 인터페이스를 통해 컨트롤러와 간편하게 인터페이스할 수 있습니다. 각 하프 브리지를 독립적으로 제어하는 별도의 입력이 제공됩니다. 또한 출력을 함께 병렬로 연결하여 출력 로드 장치에 더 많은 전류를 제공할 수 있습니다.
Texas Instruments DRV8955는 단일 전원 공급 장치에서 작동하고 4.5~48V의 폭넓은 입력 공급 범위를 지원합니다. 저전력 절전 모드는 내부 회로의 많은 부분을 셧다운함으로써 낮은 대기 전류를 소모하도록 제공됩니다. 부족전압 록아웃, 각 FET에 대한 과전류 보호, 단락 보호 및 과열 보호 기능을 위해 내부 보호 기능이 제공됩니다. 결함 조건은 nFAULT 핀으로 표시됩니다.
특징
- 쿼드 하프 브리지 DC 모터 드라이버
- 최대 4개의 솔레노이드 로드 장치, 2개의 DC 모터, 1개의 스테퍼 모터 또는 기타 로드 장치 구동 가능
- 전체 개별 하프 브리지 제어
- 통합 전류 감지 및 조절
- 4.5~4V 작동 공급 전압 범위
- 다음과 핀-핀 호환
- DRV8932: 33V, 900mΩ HS + LS
- DRV8935: 33V, 330mΩ HS + LS
- 업계 표준 IN/IN 디지털 제어 인터페이스
- 하프 브리지를 병렬로 연결하여 출력 전류를 높일 수 있음
- 구성 가능한 오프 타임 PWM 초핑
- 7µs, 16µs, 24µs 또는 32µs
- 1.8V, 3.3V, 5.0V 로직 입력 지원
- 낮은 전류 절전 모드(2μA)
- 낮은 EMI를 위한 확산 스펙트럼 클로킹
- 보호 기능
- VM UVLO(부족전압 록아웃)
- CPUV(충전 펌프 부족전압)
- OCP(과전류 보호)
- OTSD(열 차단)
- nFAULT(오류 조건 출력)
애플리케이션
- 냉장고 댐퍼 및 아이스 메이커
- 직물 기계
- 공장 자동화 및 로봇공학
- 오피스 및 홈 자동화
- 와셔, 건조기 및 식기 세척기
- 게임기
- 범용 솔레노이드 로드 장치

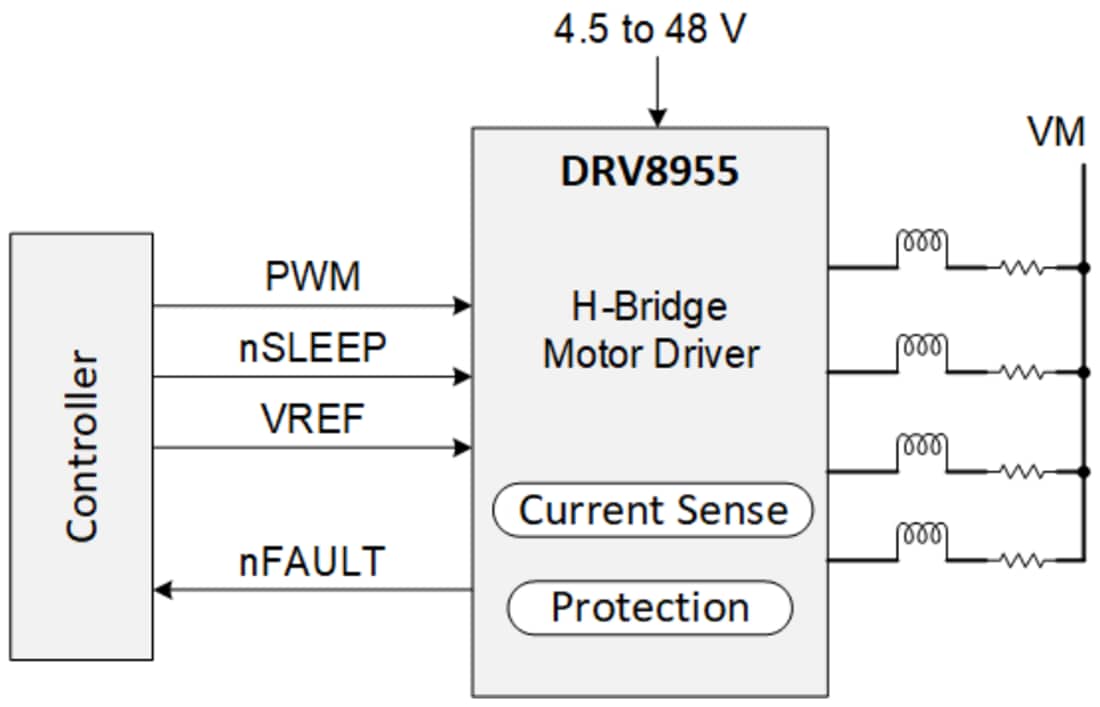

개략도
게시일: 2021-01-22
| 갱신일: 2022-03-11
