Texas Instruments DRV8889-Q1 자동차용 스테퍼 드라이버
Texas Instruments DRV8889-Q1 자동차용 스테퍼 드라이버 는 내부 마이크로 스테핑 인덱서로 최대 1.5A의 전체 전류를 지원합니다. 이 장치는 스마트 튠 디케이 기술, 고급 정지 감지 알고리즘 및 통합 전류 감지 기능을 갖추고 있습니다. 방향 및 단계 속도를 관리하는 간단한 단계/방향 인터페이스를 통해 Texas Instruments DRV8889-Q1은 최대 1/256 레벨의 마이크로 스테핑을 지원합니다. 통합 전류 감지 기능으로 외부 저항기 두 개가 필요 없습니 . 이 기능은 보드 공간과 비용을 절약해 줍니다. 고급 정지 감지 알고리즘을 통해 설계자는 모터 정지 여부를 감지하고 필요에 따라 조치를 취하여 효율성을 높이고 소음을 줄일 수 있습니다.
특징
- 자동차용 AEC-Q100 인증
- 최대 1/256 마이크로 스텝핑
- 통합된 전류 감지 기능
- 감지하는 데 저항기가 필요하지 않습니다.
- 스마트 튜닝 감쇠 기술, 고정 저속 및 혼합 감쇠 옵션
- 작동 공급 전압 범위: 4.5~45V
- 낮은 RDS(ON): 13.5V, 25°C에서 900mΩ HS + LS
- 브리지당 높은 전류 용량
- 2.4A 피크, 1.5A 풀 스케일, 1.1A rms
- 풀 스케일 전류를 제공하는 TRQ_DAC 비트
- 구성 가능한 오프타임 PWM 초핑
- 7μs, 16μs, 24μs 또는 32μs
- 간단한 STEP/DIR 인터페이스
- 데이지 체인 지원 기능이 있는 SPI
- 낮은 전류 절전 모드(2μA)
- 프로그래밍 가능한 출력 슬루율
- 확산 스펙트럼 클로킹을 통해 EMI 최소화
- 보호 기능
- VM 부족전압 로크아웃
- 과전류 보호
- 실속 감지
- 오픈 부하 감지
- 과열 경고 및 차단
- 저온 경고
- 결함 상태 표시 핀(nFAULT)
애플리케이션
- 자동차용 바이폴라 스테퍼 모터
- 헤드라이트 위치 조절
- HUD(헤드업 디스플레이)
- HVAC 스테퍼 모터
- EFI(전자 연료 분사)

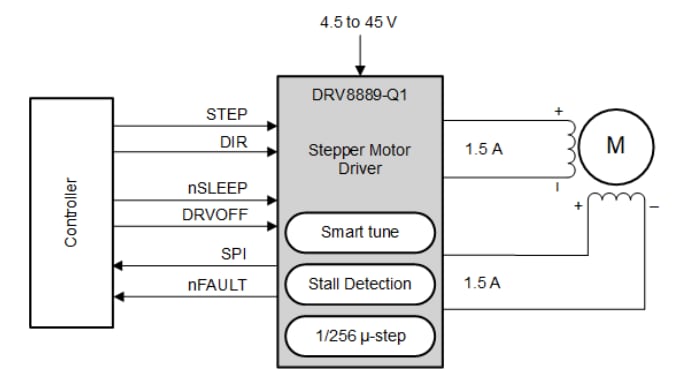

단순화된 회로도
관련 개발 도구
Texas Instruments DRV8889-Q1EVM 평가 모듈
자동 스테퍼 모터 애플리케이션을 위한 통합형 듀얼 H-브리지 드라이버인 DRV8889-Q1을 평가합니다.
