Texas Instruments DRV8845 쿼드 하프 브리지 모터 드라이버
Texas Instruments DRV8845 쿼드 하프 브리지 모터 드라이버는 다양한 산업용 애플리케이션을 위해 설계되었습니다. 이 장치는 최대 2개의 스테퍼 모터 또는 4개의 브러시 DC 모터를 구동할 수 있습니다. 각 풀 브리지 출력은 최대 1.5A 및 38V 정격입니다. DRV8845에는 PWM(펄스 폭 변조) 전류 조정기와 2비트 비선형 DAC(디지털-아날로그 변환기)가 포함되어 있습니다. 이 기능을 사용하면 스테퍼 모터를 전체, 절반 및 4분의 1 단계로 제어하고 DC 모터를 전진, 후진 및 타력 주행 모드로 제어할 수 있습니다.
PWM 전류 조정기는 모터에서 들리는 소음 및 진동의 감소, 정확도 향상 및 전력 손실 감소를 위해 스마트 조정 감쇠 모드를 사용합니다. 내부 동기식 정류 제어 회로는 PWM 작동 중 전력 손실을 개선하기 위해 제공됩니다. 보호 기능에는 히스테리시스를 사용한 과열 차단(OTSD), UVLO(부족 전압 차단) 및 OCP(과전류 보호)가 포함됩니다. 특별한 전원 켜기 시퀀싱이 필요하지 않습니다. Texas Instruments DRV8845는 향상된 열 성능을 위해 노출된 패드가 있는 6mm x 6mm 36핀 QFN 패키지로 제공됩니다.
특징
- 4개의 하프 브리지 통합
- 다양한 구성으로 구동 가능
- 스테퍼 모터 2개
- 브러시 DC 모터 4개
- 브러시 DC 모터 3개
- 스테퍼 1개 및 브러시 DC 모터 2개
- 스테퍼 1개 및 브러시 DC 모터 1개
- 다른 공급업체의 유사한 드라이버와 호환되는 공간 및 소프트웨어
- 작동 공급 전압 범위: 4.5V~38V
- 24V에서 900mΩ HS + LS, 25°C low R DS (ON)
- 브리지당 전체 전류 1.5A
- 산업 표준 PHASE/Ixx 인터페이스
- 동기식 정류
- 스테퍼 모터를 위한 전체, 1/2 및 1/4 스텝 작동
- DC 모터의 정방향, 역방향 및 코스팅 모드
- 부드럽고 조용한 작동을 위한 스마트 튠 디케이
- 3.3V 및 5V 로직 입력 지원
- 보호 기능
- VM UVLO(저전압 차단)
- CPUV(충전 펌프 저전압)
- OCP(과전류 보호)
- OTSD(열 차단)
애플리케이션
- IP 네트워크 카메라
- 브러시형 DC 모터
- 프린터 및 스캐너
- 의료 애플리케이션
- ATM, 지폐 계수기 및 EPOS
- 사무실 및 홈 자동화
- 대형 및 소형 가전제품

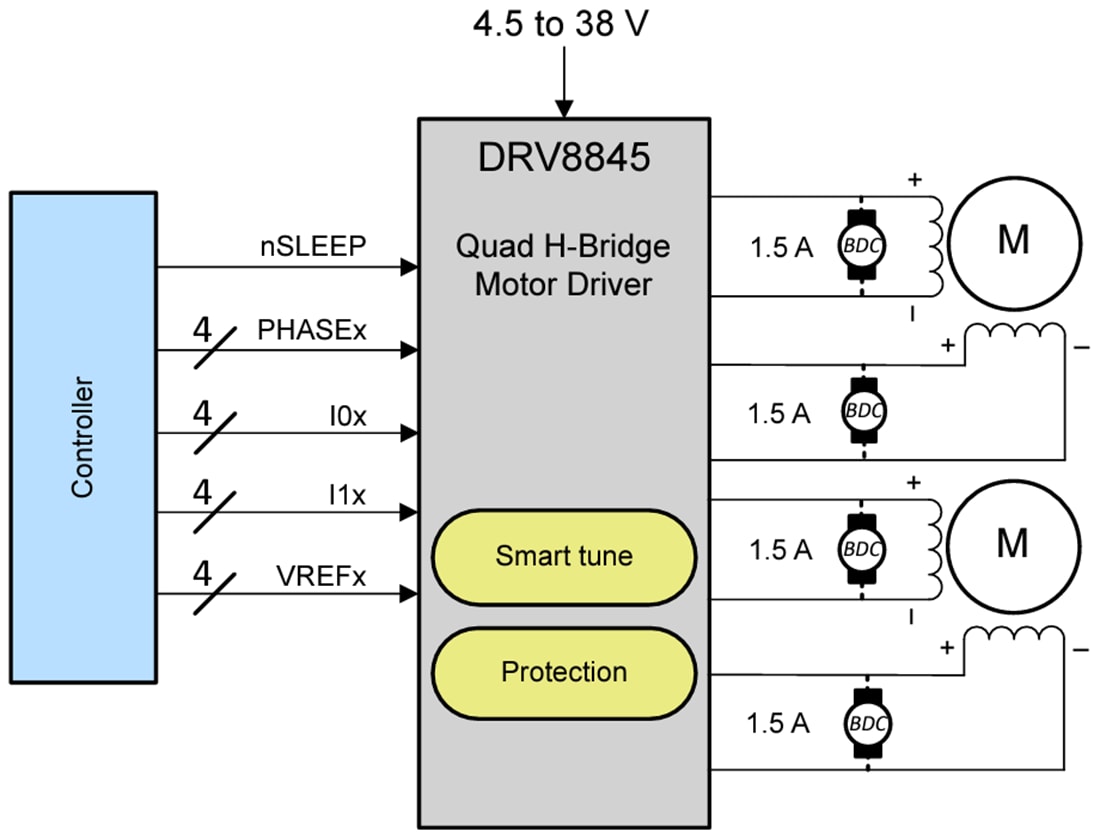

단순화된 회로도
관련 개발 도구
Texas Instruments DRV8845EVM 모터 드라이버 평가 모듈
스마트 튜닝 기술이 적용된 쿼드 하프 브리지 드라이버인 DRV8845 평가를 돕기 위해 설계되었습니다.
