Texas Instruments DRV8843 듀얼 H-브리지 드라이버

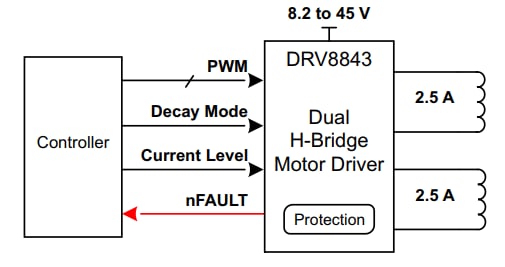

Texas Instruments DRV8843 듀얼 H-브리지 드라이버는 프린터, 스캐너 및 기타 자동화 장비 애플리케이션을 위한 통합형 브리지 모터 드라이버 솔루션을 제공합니다. 이런 장치를 사용하여 1개 또는 2개의 브러시형 DC 모터, 바이폴라 스테퍼 모터 또는 기타 부하 장치를 구동하는 데 사용할 수 있습니다. 간단한 PWM 인터페이스를 통해 간편하게 컨트롤러 회로와 인터페이스할 수 있습니다. DRV8843 드라이버는 8.2~45V의 공급 전압 범위에서 작동합니다. 내부 보호 기능에 과열, 과전류 및 부족 전압 보호 기능이 포함됩니다. 다른 애플리케이션에는 사무 자동화 기기, 게임기, 공장 자동화 및 로봇이 포함됩니다.

특징

듀얼 H-브리지 DC 모터 드라이버
- DC 모터 2개, 스테퍼 모터 1개 또는 기타 부하 장치 구동
- 2비트 권선 전류 제어로 최대 4가지 전류 레벨 허용
- 낮은 MOSFET 온 저항
25°C, 24V에서 최대 구동 전류 2.5A
낮은 전류 절전 모드
보호 기능:
- 과전류 보호(OCP)
- 열 차단(TSD)
- 부족 전압 록아웃(UVLO)
- 결함 상태 지시 핀(nFAULT)
