Texas Instruments DRV8706H-Q1EVM 게이트 드라이버 평가 모듈
Texas Instruments DRV8706H-Q1EVM 게이트 드라이버 EVM(평가 모듈)은 DRV8706H-Q1을 평가하도록 설계되었습니다. DRV8706H-Q1은 통합형 자동차 인증 브러시형 DC 모터 드라이버입니다. DRV8706H-Q1은 하이 측 및 로우 측 N-채널 전력 MOSFET을 구동할 수 있는 고집적 하프 브리지 게이트 드라이버입니다. 이는 하이 측용 통합 더블러 충전 펌프와 로우 측용 선형 조정기를 사용하여 적절한 게이트 드라이브 전압을 생성합니다.
Texas Instruments DRV8706H-Q1EVM에는 모터를 최대 15ARMS, 20A 피크 전류까지 양방향으로 구동하는 하프 브리지가 있으며 이는 4개의 N-채널 MOSFET으로 구성되어 있습니다. 이 평가 모듈은 아날로그 전원용 단일 전원 공급 장치와 디지털 전원용 USB 라인에서 작동하며 외부에서 제공되도록 사용자 정의할 수 있습니다. 전원 공급 장치 입력을 청소하고 부적절한 배터리 연결로부터 보호하기 위해 20ARMS 정격 PI 필터와 함께 네거티브 18V 역방향 배터리 보호 회로가 제공됩니다.
특징
- 자동차, 브러시형 DC 모터 애플리케이션을 위해 SPI 및 HW 변종 제품으로 제공되는 4.9~37V, 최대 15ARMS, 20A 피크 전류 H 브리지 스마트 게이트 드라이브 평가 모듈
- 슬루율 제어, 데드 타임 핸드쉐이킹 0.5~62mA 피크 소스 및 싱크 전류 출력을 제공하는 스마트 게이트 드라이브 아키텍처
- 인라인 감지, 이득 설정, 통합 PWM 블랭킹 구조 및 피드백 저항기가 있는 넓은 공통 모드 전류 션트 증폭기
- 통합 보호 기능: 드라이버 비활성화 핀, VDS/VGS, 전원, 충전 펌프, 열 및 SPI 전용 오프라인 진단 모니터
- 100% PWM 및 독립 하프 브리지, PH/EN, PWM 및 분할 HS 및 LS 솔레노이드 제어 PWM 모드용 더블러 충전 펌프

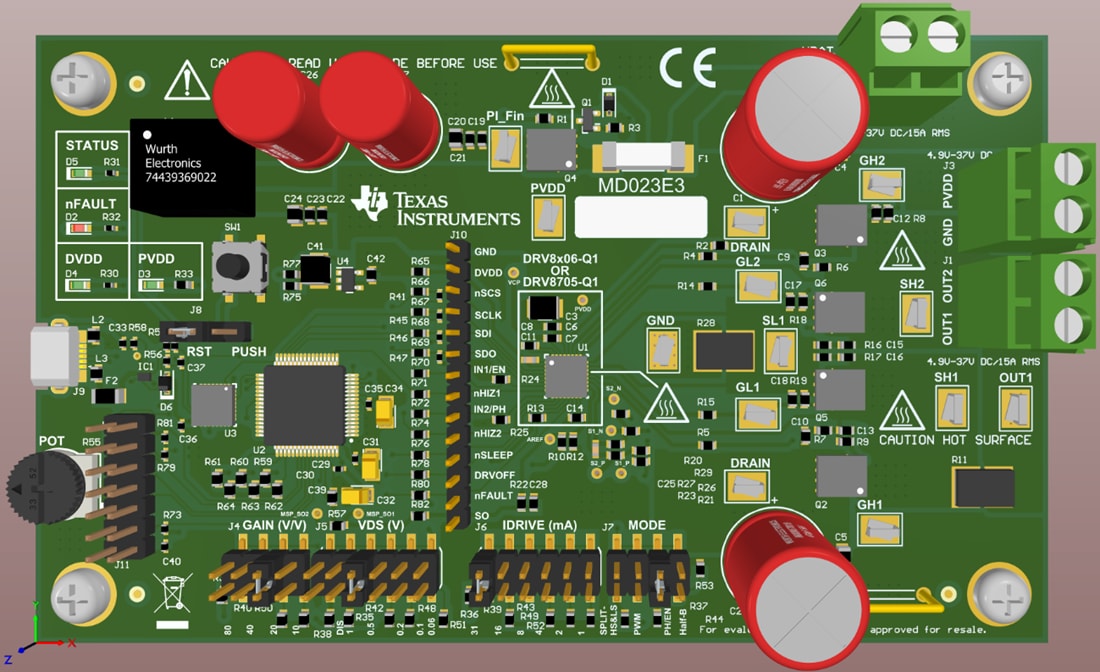

보드 레이아웃
