Texas Instruments DRV8434S 스테퍼 드라이버
Texas Instruments DRV8434S 스테퍼 드라이버는 통합 전류 감지, 1/256 마이크로 스테핑, SPI 인터페이스, 스마트 튜닝 기술 및 산업 및 소비자 애플리케이션을 위한 실속 감지 기능을 제공합니다. 스테퍼 드라이버는 2개의 N-채널 전력 MOSFET 하프 브리지 드라이버, 마이크로 스테핑 인덱서, 통합 전류 감지 기능이 완벽하게 통합되어 있습니다. DRV8434S 최대 2.5A 풀스케일 출력 전류(PCB 설계에 따라 다름)까지 구동할 수 있습니다.
Texas Instruments DRV8434S 스테퍼 드라이버는 내부 전류 감지 아키텍처를 사용하여 2개의 외부 전력 감지 저항기가 필요하지 않으므로 PCB 면적과 시스템 비용을 절감할 수 있습니다. STEP/DIR 핀이 있는 간단한 SPI 인터페이스를 통해 외부 컨트롤러가 스테퍼모터의 방향 및 스텝 속도를 관리할 수 있습니다. DRV8434S에는 VREF 기준 전압을 확장하지 않고 SPI를 통해 출력 전류를 확장할 수 있는 통합 토크 DAC도 포함되어 있습니다. 전원 부족전압, 충전 펌프 결함, 과전류, 단락, 개방 부하 및 과열에 대한 추가적인 보호 기능이 제공됩니다. nFAULT 핀은 오류 상태를 나타냅니다.
저전력 절전 모드가 지원되어 대기 전류가 매우 낮은 nSLEEP 핀을 사용합니다. DRV8434S 스테퍼 드라이버는 직렬로 연결된 최대 63 장치에 대한 데이지 체인 지원과 함께 전이중, 4선 동기식 SPI 통신을 통해 구성 가능성과 상세한 오류 보고 기능을 제공합니다.
특징
- PWM 마이크로 스테핑 스테퍼 모터 드라이버
- STEP/DIR 핀이 있는 SPI 인터페이스
- 최대 1/256 마이크로 스테핑 인덱서
- 집적 전류 감지 기능
- 감지 저항이 필요하지 않습니다.
- ±4% 풀 스케일 전류 정확도
- 스마트 튜닝, 저속 및 혼합 감쇠 옵션
- 4.5~48V 작동 공급 전압 범위
- 330mΩ HS+LS(24V, 25°C 저 RDS(ON))
- 2.5A 풀 스케일, 1.8Arms 고전류 용량
- 풀 스케일 전류를 제공하는 트렉_DAC 비트
- 7μs, 16μs, 24μs 또는 32μs 구성 가능 오프 타임 PWM 초핑
- 1.8V, 3.3V, 5.0V 로직 입력 지원
- SPI를 이용한 데이지 체인 지원
- 저전류 절전 모드(2 μA)
- 낮은 EMI를 위한 확산 스펙트럼 클로킹
- 소형 패키지 및 설치 공간
- 보호 기능
- VM UVLO(부족전압 록아웃)
- CPUV(충전 펌프 부족전압)
- OCP(과전류 보호)
- 무센서 실속 감지
- OL(개방 부하) 감지
- OTSD(열 차단)
- nFAULT(오류 조건 출력)
애플리케이션
- 프린터 및 스캐너
- ATM 및 현금 취급 기계 장비
- 직물 기계
- 무대 조명 장비
- 오피스 및 홈 자동화
- 공장 자동화 및 로봇공학
- 의료 애플리케이션
- 3D 프린터

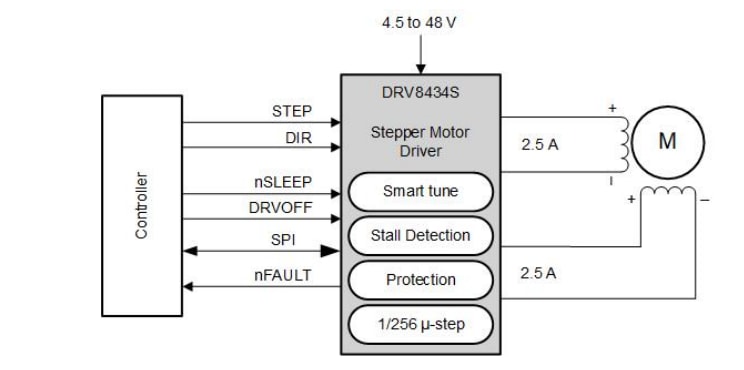

단순화된 회로도
