Texas Instruments DRV8434 스테퍼 모터 드라이버
Texas Instruments DRV8434 스테퍼 모터 드라이버는 산업 및 소비자 최종 장비 애플리케이션을 위한 제품입니다. 이 장치는 N-채널 전력 공급 MOSFET 하프 브리지 드라이버 2개, 극소 보정 인덱서 및 통합 전류 감지 장치와 완전히 통합되어 있습니다. DRV8434는 최대 4A 피크, 2.5A 풀 스케일 또는 1.8A 루트 평균 제곱(rms) (PCB 설계에 따라 다름)의 출력 전류를 제공할 수 있습니다. DRV8434는 내부 전류 감지 아키텍처를 사용하므로 2개의 외부 전력 감지 저항기를 사용할 필요가 없어 PCB 면적과 시스템 비용을 절감할 수 있습니다. 이 장치는 스마트 튜닝, 저속 및 혼합 감쇠 옵션중에서 선택 가능한 내부 PWM 전류 조정 방식을 사용합니다. 스마트 튜닝 적응형 감쇠 기술은 최적의 전류 조정 성능을 위해 자동으로 조정하고 모터 변화 및 노화 효과를 보정합니다.
간단한 STEP/DIR 인터페이스를 사용하여 외부 컨트롤러로 스테퍼 모터의 방향과 스텝 속도를 관리할 수 있습니다. Texas Instruments DRV8434는 풀 스텝에서 1/256 마이크로 스테핑에 이르는 다양한 스텝 모드로 구성할 수 있습니다. 전용 nSLEEP 핀을 사용하여 매우 낮은 대기 전류를 제공하는 저전력 절전 모드가 제공됩니다. 전원 부족전압, 충전 펌프 결함, 과전류, 단락, 개방 부하 및 과열에 대한 보호 기능이 제공됩니다. 결함 조건은 nFAULT 핀으로 표시됩니다.
특징
- PWM 마이크로 스테핑 스테퍼 모터 드라이버
- 간단한 STEP/DIR 인터페이스
- 최대 1/256 마이크로 스테핑 인덱서
- 집적 전류 감지 기능
- 감지 저항기 불필요
- ±5% 풀 스케일 전류 정확도
- 스마트 튜닝 감쇠 기술, 고정 저속 및 혼합 감쇠 옵션
- 4.5~48V 작동 공급 전압 범위
- 낮은 RDS(ON)(24V, 25°C에서 330mΩ HS + LS)
- 브리지당 4A 피크, 2.5A 풀 스케일, 1.8A rms의 높은 전류 용량
- 구성 가능 오프 타임 PWM 초핑
- 7µs, 16µs, 24µs 또는 32µs
- 1.8V, 3.3V, 5.0V 로직 입력 지원
- 낮은 전류 절전 모드(2μA)
- 낮은 EMI(전자기 간섭)을 위한 확산 스펙트럼 클로킹
- 보호 기능
- VM UVLO(부족전압 록아웃)
- CPUV(충전 펌프 저전압)
- OCP(과전류 보호)
- OL(개방 부하 감지)
- OTSD(열 차단)
- nFAULT(결함 조건 출력)
애플리케이션
- 프린터 및 스캐너
- ATM 및 현금 취급 기계 장비
- 직물 기계
- 무대 조명 장비
- 오피스 및 홈 자동화
- 공장 자동화 및 로봇공학
- 의료 애플리케이션
- 3D 프린터

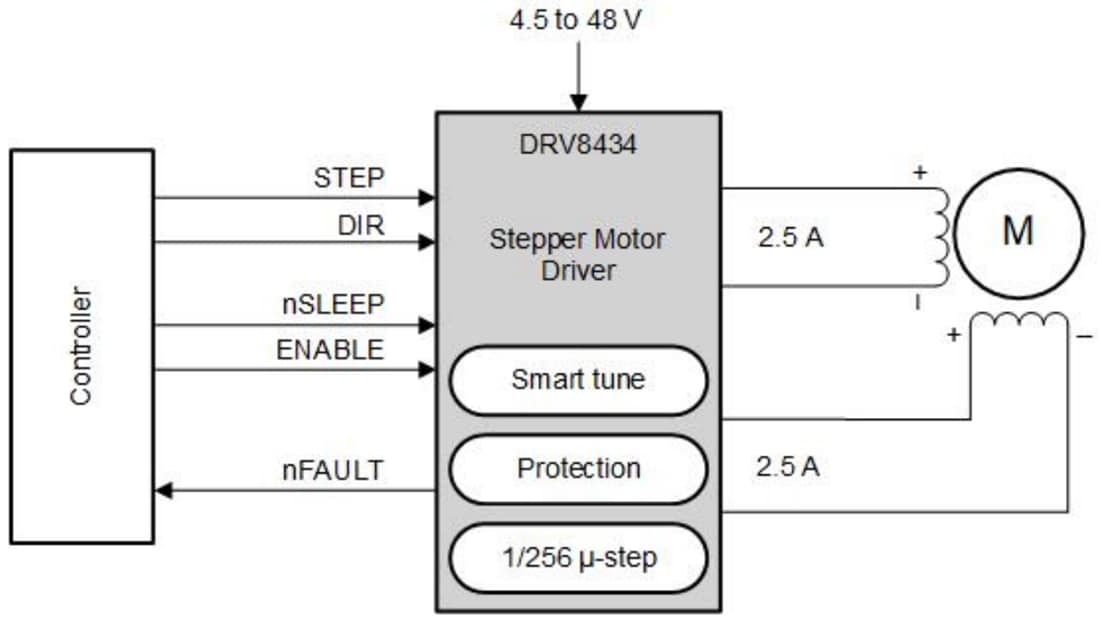

개략도
관련 개발 도구
Texas Instruments DRV8434EVM 모터 드라이버 평가 모듈
바이폴라 스테퍼 모터용 통합 모터 드라이버 솔루션인 DRV8434를 쉽게 평가할 수 있습니다.
게시일: 2021-01-04
| 갱신일: 2022-03-11
