Texas Instruments DRV8376EVM 평가 모듈
Texas Instruments DRV8376EVM 평가 모듈은 3상 모터 드라이버 애플리케이션을 위한 통합 IC를 제공합니다. 이 장치에는 단일 칩 전력 스테이지 설계가 탑재되어 있어 사용자가 4.5 V~65 V 브러시가 없는 DC 모터를 구동할 수 있습니다.
TMS320F280049C 마이크로컨트롤러 기반 보드는 TIDRV8376의 하드웨어를 구현하고 3상 브러시가 없는 DC 모터를 회전시키기 위해DRV8376로 필수 신호를 전송하는 참조 소프트웨어를 갖추고 있습니다.
GUI컴포저 소프트웨어를 통해 사용자는 설정을 프로그래밍하고 모터를 회전시키며 시스템의 오류 상태를 모니터링할 수 있습니다.
특징
- 4.5 V65 V작동 전압 ( ABS MAX)70 V
- 4.5 A 높은 피크 출력 전류
- AVDD 및 GVDD 레귤레이터
- 전원 및 오류 LED
- 3상 로우사이드 전류 측정을 위한 통합 CSA
- C2000(LAUNCHXL-F280049C) 센서 사다리꼴 펌웨어 사용 가능
애플리케이션
- 무브러시 DC(BLDC) 모터 모듈
- HVAC 모터
- 사무 자동화 기기
- 공장 자동화 및 로봇공학
- 무선 안테나 모터
- ATM(자동 인출기)
- 드론
키트 구성품
- DRV8376EVM
- Evm 고지 소개 문서
관련 모터 드라이버
Texas Instruments DRV8376 3상 통합 FET 모터 드라이버
이 장치는 4.5~65V 브러시리스 DC 모터를 구동하기 위한 게이트 드라이브 및 파워 스테이지를 제공합니다.
키트
Texas Instruments LAUNCHXL-F280049C LaunchPad 개발 키트
Piccolo F28004x 시리즈(InstaSPIN-FOC 포함)를 위한 저렴한 평가 및 개발 도구입니다.
레이아웃

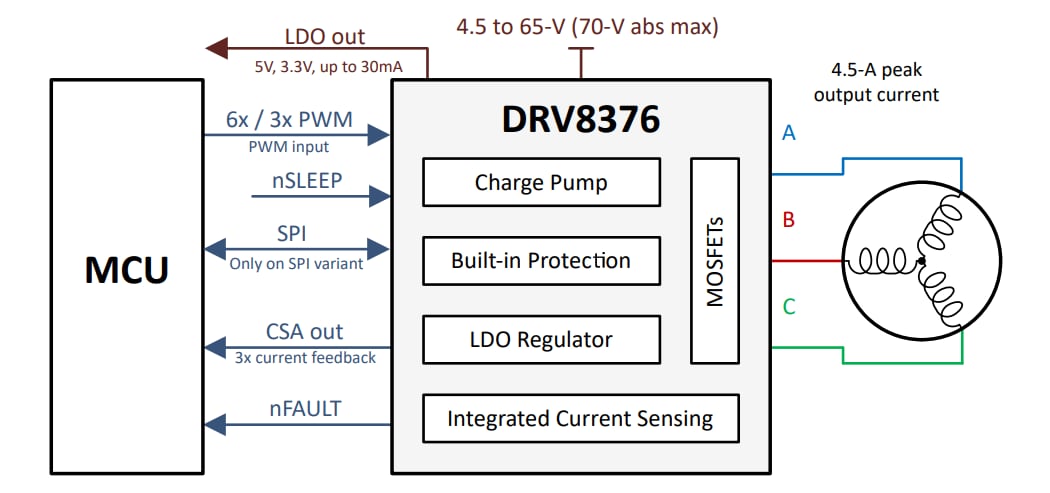

간소화된 회로도
주요 하드웨어 블록
DRV8376EVMLaunchXL-F280049C 연결
LED 표시등
