Texas Instruments DRV8363-Q1EVM 평가 모듈
Texas Instruments DRV8363-Q1EVM 평가 모듈은 BLDC 모터용 DRV8363-Q1 게이트 드라이버를 기반으로 합니다. 30 A 3상 브러시리스 DC 드라이브 스테이지는 사다리꼴 정류 및 제어를 통해 BLDC 모터를 회전시킵니다. 이 장치는 모든 전원 공급 장치에 대한 상태 LED와 사용자 피드백을 위한 오류 LED를 구현합니다. 이 키트에는 TI LAUNCHXL-F280049C C2000 LaunchPad가 필요하며 DRV8363-Q1을 제어하고 오류를 모니터링하고 보고하는 데 사용됩니다.
특징
- 12V~48V 애플리케이션을 지원하며 최대 8V~85V 작동
- 1A/2A 피크 게이트 드라이브로 100% 듀티 사이클 PWM 제어
- 정밀한 슬루율 조정을 위한 32개의 구성 가능한 IDRIVE 단계
- 입력 오프셋 드리프트가 낮은 통합 CSA 3개
- 5V 및 3.3V 온보드 LDO
애플리케이션
- 가전제품, 무선 정원 및 전동 공구, 잔디 깎는 기계
- 무브러시 DC(BLDC) 모터 모듈 및 PMSM
- 팬, 펌프, 서보 드라이브
- 전동 바이크, 전동 스쿠터, e-모빌리티
- 무선 진공청소기
- 드론, 산업 및 물류 로봇, RC 완구

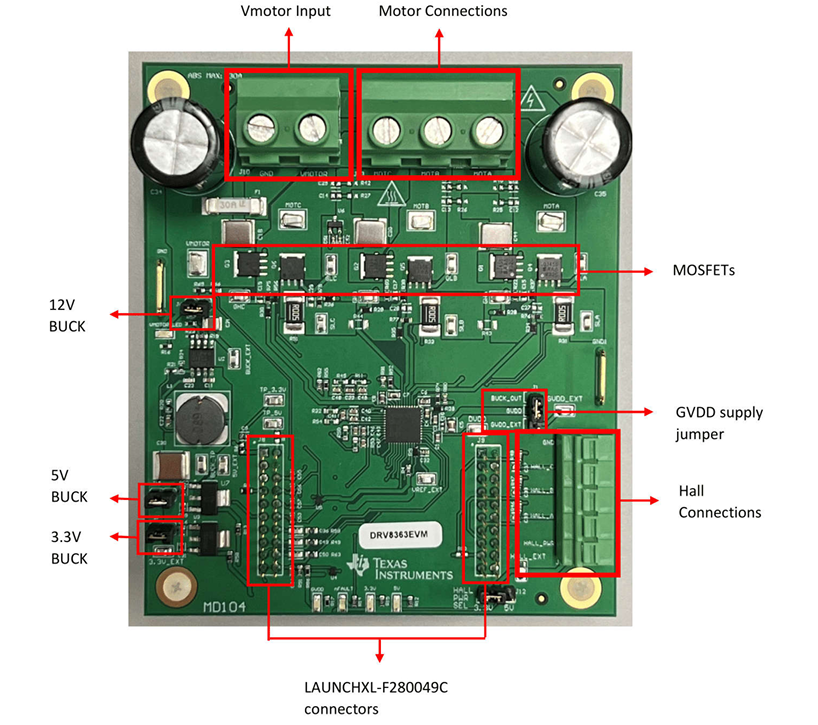

보드 개요
DRV8363-Q1EVM LAUNCHXL-F280049C와 결합
관련 스마트 게이트 드라이버
Texas Instruments DRV8363-Q1 48 V 배터리 3상 스마트 게이트 드라이버
하이 측 및 로우 측 N-채널 전력 MOSFET을 구동할 수 있는 3개의 하프 브리지 게이트 드라이버를 제공합니다.
관련 키트
Texas Instruments LAUNCHXL-F280049C LaunchPad 개발 키트
Piccolo F28004x 시리즈(InstaSPIN-FOC 포함)를 위한 저렴한 평가 및 개발 도구입니다.
