Texas Instruments DRV8343x-Q1EVM 평가 모듈
Texas Instruments DRV8343x-Q1EVM 평가 모듈은 DRV8343x-Q1 자동차용 3상 스마트 게이트 드라이버를 평가하도록 설계되었습니다. DRV8343x-Q1 자동차, 60V, 스마트 게이트 드라이버는 각각 하이 측 및 로우 측 N-채널 전력 MOSFET을 구동할 수 있는 3개의 하프 브리지 게이트 드라이버를 제공합니다. DRV8343x-Q1EVM 평가 모듈은 온보드 역방향 배터리 보호, 조절식 3.3V 전원 LDO, MSP430 마이크로컨트롤러 및 CSD18540Q5B NexFET 전력 MOSFET이 특징입니다.
특징
- 작동 전압 범위: 6~60V
- 최대 20A 연속/25A 피크 H-브리지 출력 전류 지원
- 집적 전류 션트 증폭기 3개
- 센서 장착 또는 센서리스 BLDC 펌웨어 사용 가능
- 독립형 모드 펌웨어 사용 가능

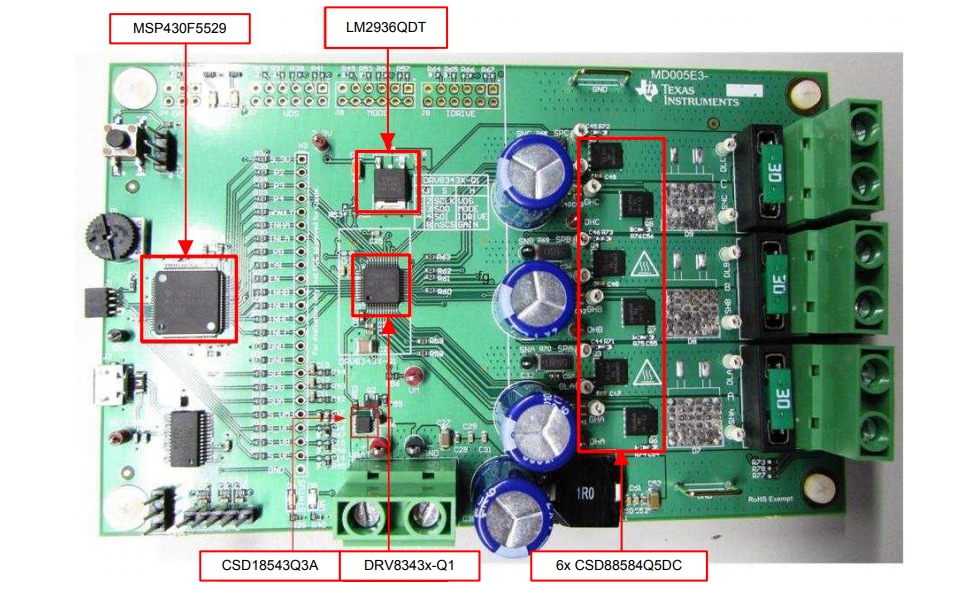

보드 개요
관련 제품
Texas Instruments DRV8343x-Q1 자동차용 3상 스마트 게이트 드라이버
하이 및 로우 측 N-채널 전력 MOSFET을 각각 구동할 수 있는 3개의 하프 브리지 게이트 드라이버가 있습니다.
게시일: 2019-05-17
| 갱신일: 2025-03-06
