Texas Instruments DRV8308 브러시리스 DC 모터 컨트롤러는 하나의 전원 공급 장치를 통해 최대 130mA로 6개의 N 타입 MOSFET을 구동하는 3개의 하프브리지 프리드라이버입니다. 이 프리드라이버는 3상 브러시리스 DC 모터에서 모터 성능을 최적화하기 위해 구성 가능한 디지털 속도 루프, 속도 제어 및 정류 모드를 제공합니다. 적절하게 조정된 DRV8308 장치는 0.1% 미만의 사이클 지터와 빠른 토크 보상으로 모터를 구동할 수 있습니다. 통합된 디지털 속도 루프는 프로그래밍이 가능한 게인과 루프 필터를 통해 다양한 부하에서 모터 속도를 유지할 수 있습니다. 조정 가능한 슬루율을 통해 스위칭 잡음을 줄이고 EMC를 개선할 수도 있습니다. DRV8308 장치는 전력 효율을 높이기 위한 지연 조정 기능과 함께 120° 및 180° 정류 모드를 모두 지원합니다. 고성능 시스템을 위해 사인(180°) 정류 모드는 잡음과 토크 리플을 최소화하는데 사용됩니다. 이상적이지 않은 홀(Hall) 배치 및 매칭으로 인해 발생한 지터는 3개의 홀 센서 위상에서 단일 홀 센서로의 전환을 통해 일정한 속도에 도달하면 제거될 수 있습니다.
10 ~ 130mA 게이트 구동 전류로 조정 가능한 슬루율을 지원하는 6개의 N-채널 MOSFET 구동
조정 가능한 지연을 통해 센서 기반 사인 및 사다리꼴 정류 제어 지원
유연한 구성 방식:
직렬 제어
내부 OTP 메모리
외부 EEPROM
5V 선형 레귤레이터 및 홀 센서를 위한 스위칭된 전력 출력
SPI 제어 인터페이스
저전력 대기 모드
잠긴 로터 검출 및 다시 시작
통합된 과전류, 과전압 및 과열 보호 기능
6 × 6mm QFN 패키지, 0.5mm 피치
애플리케이션
펌프 및 산업용 장비
지폐 계수기
프린터

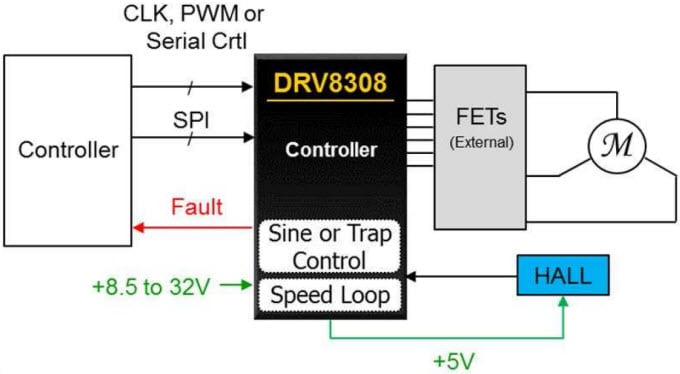

단순화된 회로도
Texas Instruments DRV8308EVM 평가 모듈은 사용이 쉬운 평가 키트로 사용자는 Windows 그래픽 사용자 인터페이스를 통해 DRV8308과 모터를 제어할 수 있습니다. EVM는 고성능, 높은 전력 효율의 비용 효과적인 플랫폼으로, 개발 속도를 높여 출시 기간을 단축할 수 있습니다. 애플리케이션으로 펌프, 산업용 장비, 지폐 계수기 및 프린터를 포함합니다. TI의 최신 홀 효과 센서 기술을 사용한 TelcoMotion DT4260-24-055-04H-TI 모터가 포함되어 있습니다.
