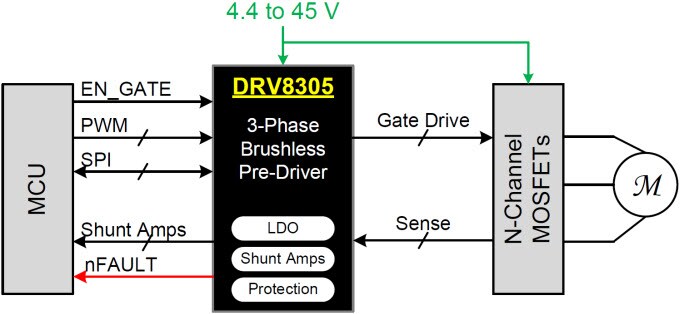

Texas Instruments DRV8305 / DRV8305-Q1 3상 게이트 드라이버는 3상 모터 드라이브 애플리케이션에 사용하는 게이트 드라이버입니다. 이 장치는 고정밀 트리밍 처리와 온도 보정된 하프 브리지 드라이버 3개를 제공하며, 각 드라이버는 하이 측과 로우 측 N 타입 MOSFET을 구동할 수 있습니다. 충전 펌프 드라이버는 100% 듀티 사이클 및 저전압 작동을 지원합니다. 게이트 드라이버는 부하 덤프를 최대 45V까지 처리할 수 있습니다. DRV8305 장치에는 정확한 로우 측 전류 측정으로 가변 이득 설정과 조절 가능한 오프셋 기준을 지원하기 위한 3개의 양방향 전류 션트 증폭기가 있습니다. 이 장치에는 통합 전압 레귤레이터(3.3V 또는 5V)가 있어 MCU 또는 기타 시스템 전원 공급 요구 조건을 지원합니다. 전압 레귤레이터는 저 시스템 대기 및 휴면 전류를 허용하도록 LIN 물리적 인터페이스와 직접 인터페이스할 수 있습니다. DRV8305-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
Texas Instruments BOOSTXL-DRV8305EVM 3상 모터 드라이브 BoosterPack 평가 모듈(EVM)은 DRV8305을 검토하고 신속하게 개발하는 데 적합합니다. 이 제품은 DRV8305 및 CSD18540Q5B에 기반한 15A, 3상 브러시리스 DC 드라이브 단계입니다. DRV8305는 모터 게이트 드라이버이며 CSD18540Q5B는 NexFET™ 전력 MOSFET 입니다. 이 모듈에는 개별 DC 버스와 상 전압 감지는 물론 센서리스 BLDC 알고리즘을 위한 개별 로우 측 전류 션트가 있습니다. 이 모듈은 LMR16006 0.6A 강압 벅 레귤레이터와 함께 MCU 3.3V 전원을 제공합니다. 구동 단계는 단락, 열, 슛스루 및 저전압 보호 기능으로 완전히 보호되며 SPI 인터페이스를 통해 쉽게 구성할 수 있습니다.
Texas Instruments DRV8305-Q1EVM 게이트 드라이버 평가 모듈(EVM)은 4.4V~45V, 25A, 3상 모터 드라이브 및 제어 시스템. DRV8305-Q1EVM에는 DRV8305-Q1 자동차 모터 게이트 드라이버, TMS320F28027 모터 제어 마이크로컨트롤러 및 CSD18540Q5B NexFET™ 전력 MOSFET이 포함되어 있습니다. 이 평가 모듈은 많은 테스트 지점, 인터페이스, 설정 가능성으로 DRV8305-Q1 평가를 간편하게 합니다. 이 평가 모듈에는 온보드 역방향 배터리 보호, TPS7B6933-Q1 LDO의 조절식 3.3V 공급 전압, 모든 컨트롤 및 피드백 신호용 인터페이스 헤더, 온보드 XDS100v2 에뮬레이터가 탑재됩니다.
DRV8305 데이터시트
10.8V/250W, 97% 효율, 소형 브러시리스 DC 모터 드라이브(구속 전류 포함)
