Texas Instruments DRV8251A 하프 브리지 드라이버
Texas Instruments DRV8251A 하프 브리지 드라이버는 N-채널 하프 브리지, 충전 펌프, 전류 감지 피드백, 전류 조정 및 보호 회로와 고도로 통합되어 있습니다. 충전 펌프는 N-채널 MOSFET 하프 브리지 및 100% 듀티 사이클 구동을 구현하여 효율을 개선합니다.
TI DRV8251A 하프 브리지 드라이버는 IPROI 핀의 내부 전류 미러 아키텍처를 활용하여 전류 감지 및 조정 기능을 제공합니다. 이 아키텍처는 큰 전력 션트 저항기가 불필요하므로 보드 면적이 절약되고 시스템 비용을 절감합니다. IPROI 전류 감지 출력을 통해 마이크로컨트롤러가 모터 실속 또는 부하 조건의 변화를 감지할 수 있습니다. 외부 전압 기준 핀 VREF는 마이크로컨트롤러와 상호작용하지 않고 시동 및 정지 이벤트 중에 전류 조정 임계값을 결정합니다. 저전력 절전 모드는 대부분의 내부 회로를 차단하여 초저 대기 전류 소모를 달성합니다. 내부 보호 기능에는 전원 공급 장치 저전압 차단, 출력 과전류 및 장치 과열이 포함됩니다.
DRV8251A 드라이버는 최소한의 설계 변경으로 핀-핀, 확장 가능한 RDS(on) 및 공급 전압 옵션을 제공하여 다양한 부하 및 공급 레일을 지원합니다.
특징
- 1.8V, 3.3V 및 5V 로직 입력 지원
- 스톨 감지 및 전류 조절을 위한 통합 IPROPI 전류 감지
- 저전력 절전 모드
- 1µA 미만(VVM =24V, TJ =25°C)
- 작은 패키지 및 설치 공간
- 8핀 HSOP(PowerPAD™ 포함), 4.9mm × 6.0mm
- 통합 보호 기능
- VM UVLO(부족 전압 록아웃)
- 자동 재시도 OCP(과전류 보호)
- TSD(열 차단)
애플리케이션
- 프린터
- 진공 로봇
- 세탁기 및 건조기
- 커피 머신
- POS 프린터
- 전기 계측기
- ATM(자동 인출기)
- 통풍 장치
- 수술 장비
- 전자 병원 침대 및 침대 컨트롤
- 피트니스 장비
관련 제품
Texas Instruments DRV8251 4.1A 브러시형 DC 모터 드라이버
N-채널 H-브리지, 충전 펌프, 전류 조절 및 보호 회로가 있는 모터 드라이버.
관련 평가 보드
Texas Instruments DRV8251AEVM 평가 모듈
DRV8251A 장치를 쉽게 평가할 수 있도록 설계되었습니다.
블록 선도

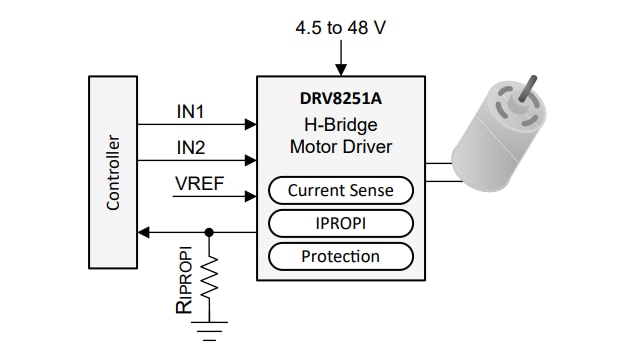

단순화된 회로도
게시일: 2022-03-31
| 갱신일: 2024-10-17
