Texas Instruments DRV8212 12V, 2A 저전압 H-브리지 모터 드라이버
Texas Instruments DRV8212 12V, 2A 저전압 H-브리지 모터 드라이버는 PWM, PH/EN 및 하프 브리지 제어 인터페이스와 저전력 절전 모드를 제공합니다. DRV8212 모터 드라이버는 4개의 N-채널 전력 FET, 충전 펌프 조정기 및 보호 회로가 통합되어 있습니다. 이 3중 충전 펌프 아키텍처를 통해 장치가 1.65V까지 낮은 전압으로 작동하여 1.8V 공급 레일 및 낮은 배터리 조건을 수용할 수 있습니다. 이 충전 펌프는 모든 커패시터를 통합하여 PCB에서 모터 드라이버의 전체 솔루션 크기를 줄이고 100% 듀티 사이클 작동을 허용합니다.
TI DRV8212는 PWM(IN1/IN2), 위상/활성화(PH/EN), 독립적인 하프 브리지 및 병렬 하프 브리지를 포함한 다중 제어 인터페이스 모드를 지원합니다. 각 인터페이스는 내부 회로의 대부분을 셧다운함으로써 초저 대기 전류를 소모하는 저전력 절전 모드를 지원합니다. 이 장치는 4A까지 피크 출력 전류를 공급하고 1.65~5.5V 공급 전압에서 작동합니다.
DRV8212에서 UVLO(부족전압 록아웃), OCP(과전류 보호), TSD(과열 차단)을 비롯한 강력한 내부 보호 기능을 사용할 수 있습니다.
DRV8212는 핀-투-핀, 확장 가능 RDS(on) 및 공급 전압 옵션으로 제공되는 장치 제품군으로서 설계 변경을 최소한으로 하고 다양한 부하 및 공급 레일을 지원합니다. 이 장치 제품군에는 DRV8210, DRV8210P, DRV8212, DRV8212P 및 DRV8220이 포함됩니다.
특징
- N-채널 H-브리지 모터 드라이버
- MOSFET 온 상태 저항: HS + LS 280mΩ
- 양방향 브러시형 DC 모터 1개 구동
- 단방향 브러시형 DC 모터 2개
- 단일 또는 이중 코일 래칭 계전기 1개
- 푸시-풀 및 쌍 안정화 솔레노이드
- 기타 저항성, 유도성 또는 LED 부하
- 1.65~11V 작동 공급 전압 범위
- 높은 출력 전류 성능
- 풀 브리지: 4A 피크
- 하프 브리지: 4A 피크(출력당)
- 병렬 하프 브리지: 8A 피크
- 유연성 및 감소된 GPIO를 위한 다중 인터페이스
- 표준 PWM 인터페이스(IN1/IN2)
- 1.8V, 3.3V 및 5V 로직 입력 지원
애플리케이션
- 브러시형 DC 모터, 솔레노이드 및 계전기 구동
- 물, 가스 및 전기 계량기
- IP 네트워크 카메라 IR 차단 필터
- 비디오 초인종
- 머신 비전 카메라
- 전자 스마트 잠금 장치
- 전자 및 로봇 완구
- 혈압계
- 주입 펌프
- 전동 칫솔
- 미용 및 그루밍
관련 평가 모듈
Texas Instruments DRV821xEVM 평가 모듈
DRV821x/8220 하프 브리지 모터 드라이버를 평가하기 위한 완벽한 솔루션.
관련 제품
Texas Instruments DRV8212P H-브리지 모터 드라이버
저전력 절전 모드로 PWM 제어 기능을 제공하며, 저전류 요구사항이 낮은 시스템에 최적화되어 있습니다.

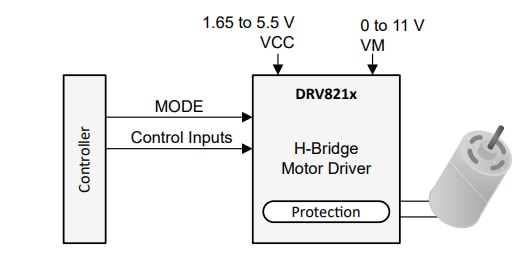

개략도
블록 선도
게시일: 2021-07-12
| 갱신일: 2022-03-11
