Texas Instruments DRV5055-ANGLE-EVM 각도 평가 모듈
Texas Instruments의 DRV5055-ANGLE-EVM 각도 평가 모듈은 DRV5055 계량기 선형 홀 효과 센서 제품군을 평가하기 위한 플랫폼입니다. DRV5055 센서는 장치 및 전원 전압에 따라 ±21~±176mT 범위의 자기장을 제공합니다. 이 센서는 3.3V 또는 5V 공칭 전원 공급 전압으로 작동하고 최대 10mA의 공급 전류를 소비합니다.
DRV5055-ANGLE-EVM 각도 평가 모듈은 PCB의 앞면에 있는 컨트롤 및 시각 표시기로 쉽게 사용할 수 있습니다. DRV5055-ANGLE-EVM은 평가를 위해 단일 센서 모드와 이중 센서 모드를 모두 지원합니다. 이중 센서 모드는 전체 360° 범위에서 절대각 감지를 수행하고 품질 성능을 제공합니다. 단일 센서 모드는 감지 범위가 180° 미만이며 보다 경제적인 애플리케이션에 적합합니다. DRV5055-ANGLE-EVM은 SIN/COS 인코딩이 필요한 정밀 각도 감지 애플리케이션에서 DRV5055의 기능을 확인합니다.
특징
- 직경 디스크 자석, 플라스틱 자석 홀더 및 각도 설정용 온보드 실크 스크린 나침반 포함
- 예상 각도 디스플레이를 위한 온보드 LCD 포함
- 제한된 범위의 각도 감지를 위한 단일 센서 구성 또는 전체 360° 감지 범위의 이중 센서 구성 지원
- 높은 선형성 전달 기능을 달성하기 위해 최대 36 포인트 보정 지원
- 최대 100Hz 입력 주파수로 정적 또는 동적 테스트를 위해 모터 또는 기타 맞춤형 회전 조립체를 설치하기 위한 장착 구멍 포함
- 편리한 USB 전원 공급
키트 구성품
- 자석 및 플라스틱 자석 홀더로 완벽하게 조립된 PCB
- USB 케이블
관련 제품
Texas Instruments DRV5055/DRV5055-Q1 선형 홀 효과 센서
광범위한 애플리케이션에서 정확한 위치 감지를 위해 이 장치를 사용할 수 있습니다.
Texas Instruments DRV5055EVM 평가 모듈
플러그 앤 플레이 보드에서 작동을 용이하게 합니다.

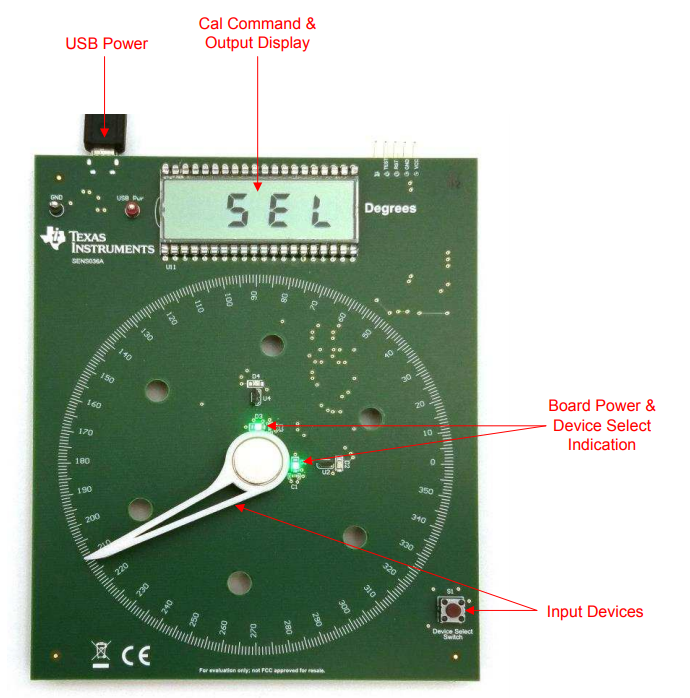

사용자 인터페이스

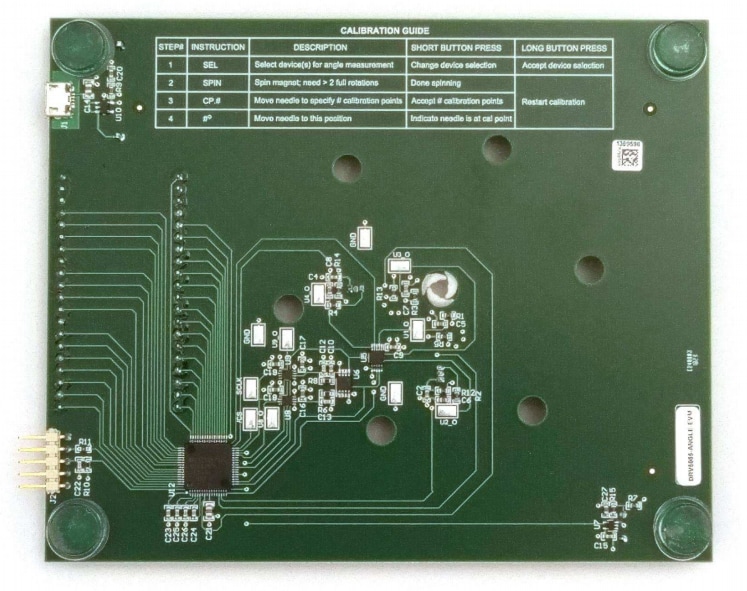

보정 설명서
블록 선도
Additional Resources
게시일: 2018-10-19
| 갱신일: 2023-10-30
