Texas Instruments DRV2624 Advanced ERM/LRA 햅틱 드라이버
Texas Instruments DRV2624 Advanced ERM/LRA 햅틱 드라이버는 독자적인 폐쇄 루프 아키텍처를 사용하여 전력 소모는 최적화된 상태에서 정확하고 강력하며 일관된 햅틱 효과를 제공합니다. 이 장치에는 내부 메모리, 루핑 가능 파형 시퀀서, 자동 오버라이딩 및 브레이킹이 포함되어 있습니다. 이러한 추가 기능 덕분에 깔끔한 최적의 햅틱 효과를 만들어내는 과정이 단순화되므로, 이에 따라 프로세싱 유닛의 부담이 경감됩니다. DRV2624는 자동 대기진입 상태 및 배터리 보존 기능이 특징입니다. 이러한 특징 덕분에 사용자의 개입이 줄어들고, 이에 따라 전력 소모도 줄어듭니다. NRST 핀이 있어 완전 가동 중단 상태로 들어감으로써 추가적인 절전이 가능합니다.
특징
- Ultra-low-power shutdown mode
- Low-power standby state
- Resistance-based actuator diagnostics
- SimpleDrive One-Wire vibration scheme
- Automatic resonance tracking and reporting
- Automatic overdrive and braking
- Automatic level calibration
- Drive compensation over battery discharge
- Configurable battery monitor with power preservation
- Off-resonance driving with auto-braking
- LRA waveform shape selection
- Integrated RAM with loopable waveform sequencer
- Real-Time Playback (RTP) mode
- I2C-controlled digital playback engine
- Hardware and software trigger option
- Automatic transition to standby with auto-brake
- Optional interrupt pin
- 1.8V Compatible, VDD Tolerant Digital Interface
애플리케이션
- Mobile phones
- Tablets
Associated Products
Texas Instruments DRV2624EVM-MINI 브레이크아웃 보드
DRV2624를 다른 시스템이나 기존 시스템에 신속하게 통합시켜야 할 때 사용할 수 있습니다.
Texas Instruments DRV2624EVM-CT LRA 햅틱 드라이버 평가 키트
고급 ERM/LRA 햅틱 드라이버인 DRV2624를 위한 완전한 시연 및 평가 플랫폼입니다.

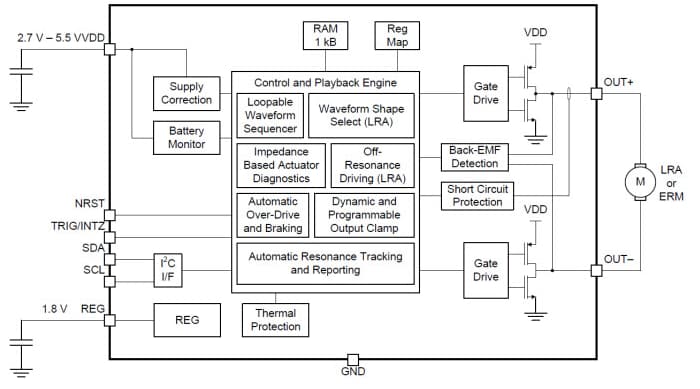

Simplified Schematic
게시일: 2016-02-16
| 갱신일: 2022-03-11
