Texas Instruments DLPLCRC964EVM 평가 모듈
Texas Instruments DLPLCRC964EVM 평가 모듈은 DLPC964 DLP® LightCrafter™ 컨트롤러 아키텍처를 지원하는 DLP991U DMD를 위한 레퍼런스 디자인을 제공합니다. DLPLCRC964EVM은 외부 FPGA 보드에서 고속 비트플레인 데이터를 수신하여 포맷한 후 DLPLCR99EVM에 로드하여 DLP991U DMD에 표시합니다. TI DLPLCRC964EVM는 데이터 레인당 최대 3.6Gb/s로 32 HSSI 입력 데이터 레인을 제공합니다.
특징
- 컨트롤러 EVM용 DLPLCR99EVM
- 12HSS 입력 Aurora 64B/66B 데이터 레인(레인당 10Gbps)
- 32HSS DMD 출력 데이터 레인(데이터 레인당 3.6Gbps)
애플리케이션
- LDI(디지털 다이렉트 이미징)
- 마스크리스 리소그래피
- 적층 제조 및 3D 프린팅
- 산업용 인쇄
- 동적 그레이스케일 마킹 및 코딩
- 고속 이미징 및 디스플레이
키트 구성품
- DMD EVM 보드 지원(DLPLCR99EVM)
- APPS FPGA 보드
- 전력 공급
- Type-A-Micro-B USB 케이블

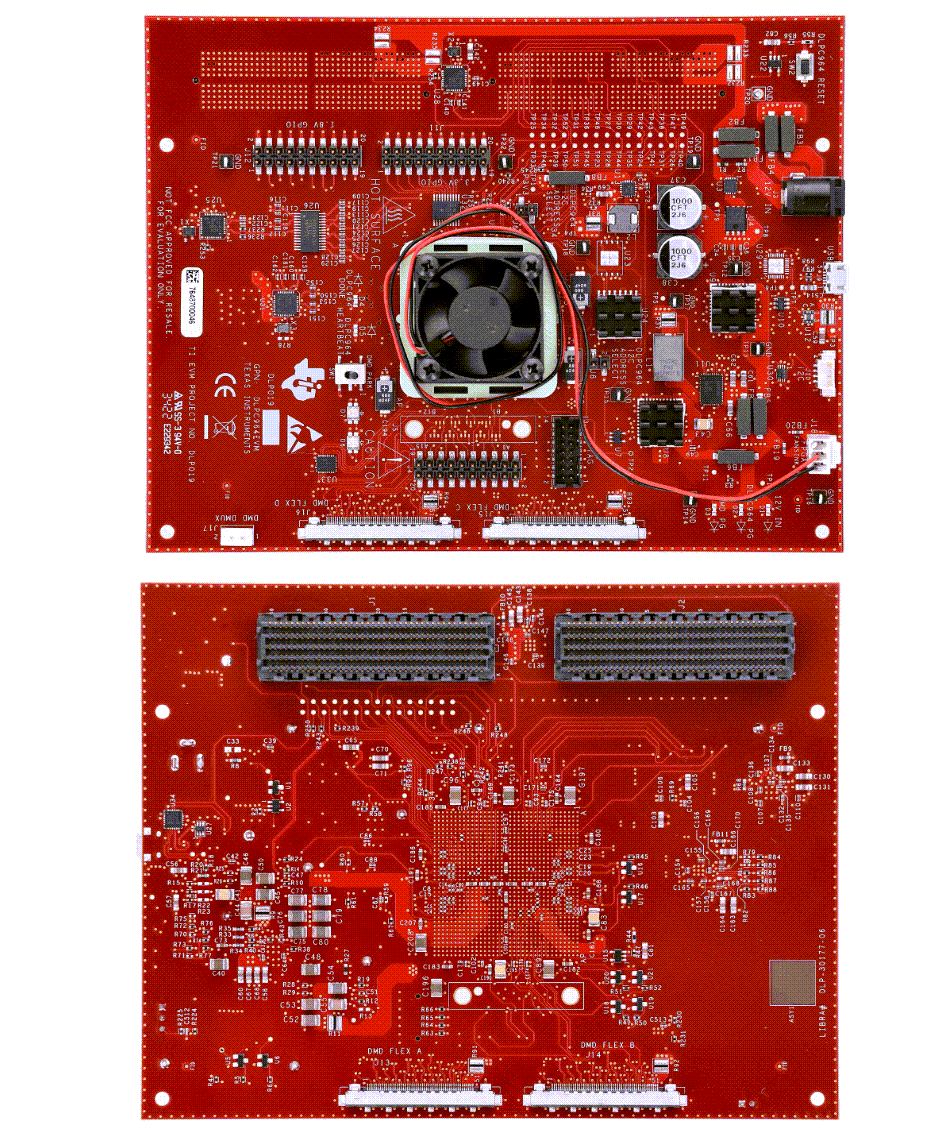

레이아웃
블록 선도
하드웨어 구성요소
관련 제품
Texas Instruments DLPC964 디지털 마이크로미러 장치 컨트롤러
이 컨트롤러는 DLP991U DMD를 위한 고속 데이터 및 제어 인터페이스를 제공합니다.
게시일: 2024-04-22
| 갱신일: 2024-06-05
