Texas Instruments DLPC3421 DLP® 디스플레이 컨트롤러
Texas Instruments DLPC3421 DLP® 디스플레이 컨트롤러는DLP160CP(0.16인치 nHD) 칩셋에 포함되어 DLP160CP 디지털 마이크로미러 장치의 작동을 지원합니다. TI DLPC3421 컨트롤러는 사용자 전자 장치와 DMD 간에 편리한 다기능 인터페이스를 제공하여 소형 폼 팩터 및 저전력 디스플레이 애플리케이션을 지원합니다. 이 칩셋에는 제품 단계 광학 모듈, 광학 모듈 제조업체, 설계 하우스 등 사용자가 설계 주기를 단축하는 데 도움이 되는 정립된 리소스가 포함되어 있습니다.
특징
- DLP160CP(0.16 nHD) DMD용 디스플레이 컨트롤러
- 최대 WVGA 입력 해상도 지원
- 저전력 DMD 인터페이스(인터페이스 교육 포함)
- 최대 입력 프레임 속도: 360 Hz
- 픽셀 데이터 처리:
- CAIC(Content adaptive illumination control)
- LABB(Local area brightness boost)
- 1D 키스톤 보정
- 색 좌표 조정
- 능동 전력 관리 처리
- 프로그래밍 가능한 디감마
- 색 공간 변환
- 4:2:2 ~ 4:4:4 크로마 보간
- 24비트, 입력 픽셀 인터페이스 지원:
- 병렬 또는 BT656, 인터페이스 프로토콜
- 최대 155MHz의 픽셀 클록
- 다중 입력 픽셀 데이터 형식 옵션
- MIPI® DSI(디스플레이 직렬 인터페이스) type 3, 1~4개 레인, 최대 470Mbps 레인 속도
- 외부 플래시 지원
- 전원 차단시 자동 DMD 주차
- eDRAM(임베디드 프레임 메모리)
- 시스템 기능
- I2C 장치 제어
- 프로그래밍 가능 스플래시 화면
- 프로그래밍 가능한 LED 전류 제어
- 이미지 회전 표시
- DLPA2000 및 DLPA2005 PMIC(전력 관리 집적 회로) 및 LED 드라이버와 페어링됨
애플리케이션
- 모바일 프로젝터
- 스마트 디스플레이
- 스마트폰
- 증강 현실 안경
- 스마트 홈 디스플레이
- 피코 프로젝터
관련 제품
Texas Instruments DLP160CP 0.16인치 nHD DLP® 디지털 마이크로미러 장치
0.16인치 nHD 디지털 제어 MOEMS(마이크로 광 전자기계 시스템) 공간 광 변조기입니다.

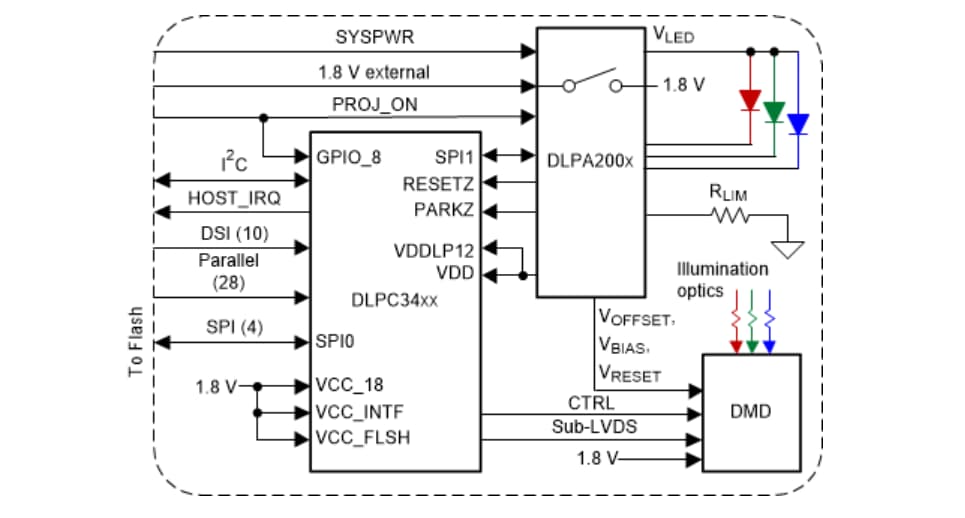

간소화된 애플리케이션
게시일: 2024-06-21
| 갱신일: 2024-06-26
