Texas Instruments DEM-OPA-RGV-EVM 평가 모듈
Texas Instruments DEM-OPA-RGV-EVM 평가 모듈은 이중 광대역 연산 증폭기의 광범위한 평가를 용이하게 하며 VQFN(RGV) 패키지로 제공됩니다. DEM-OPA-RGV-EVM 평가 모듈은 고속 성능 사양과 PLC(전력선 통신) 및 전송선 드라이버에 따라 설계되었습니다.
TI DEM-OPA-RGV-EVM 평가 모듈을 사용하면 실험실 장비를 사용하여 50Ω SMA 커넥터를 사용하는 고속 듀얼 증폭기의 실험실 테스트를 빠르고 효율적으로 수행할 수 있습니다. 이 장치는 다양한 이득과 단일 또는 분할 공급 작업을 위해 쉽게 구성할 수 있습니다. DEM-OPA-RGV-EVM의 두 채널은 개별 증폭기로 사용하거나 차동 출력 드라이버에 대한 차동 입력으로 구성할 수 있습니다. 또한 이 장치는 출력에 적절한 저항이 있는 변압기를 50Ω 단일 종단 출력으로 사용할 수 있습니다.
특징
- 단일 또는 분할 전원 작동을 위해 구성 가능
- 반전 및 비반전 구성을 위한 구성 가능한 이득 및 피드백 네트워크
- 단일 종단 또는 차동 입력 및 출력 지원
- 표준 50Ω 입력 및 출력 임피던스 연구실 장비에 쉽게 연결할 수 있도록 설계
- 기생 효과를 줄이기 위한 고속 최적화 레이아웃

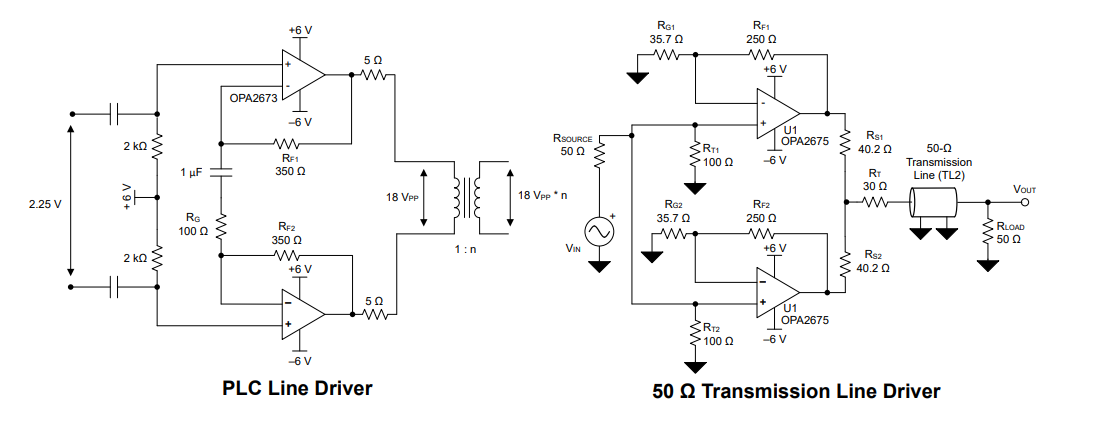

일반 애플리케이션

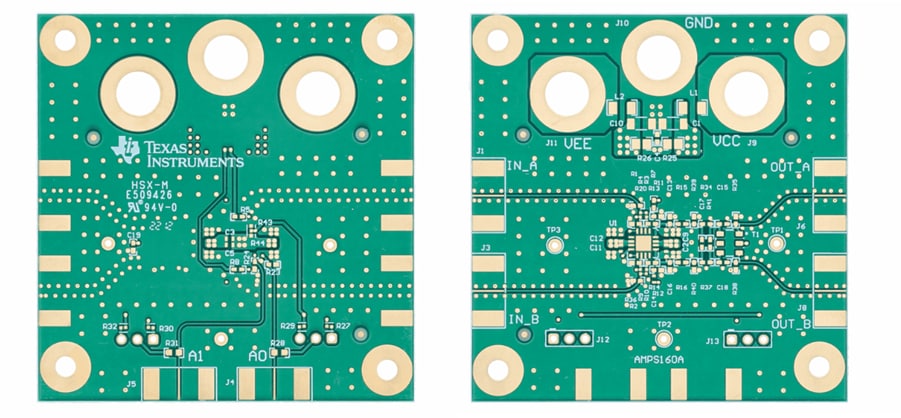

PCB 레이아웃
관련 제품
Texas Instruments OPA2675 전류 피드백 증폭기
이 장치는 4.5~13V의 전원 공급 장치에서 작동할 수 있습니다.
게시일: 2022-05-20
| 갱신일: 2022-10-24
