Texas Instruments DACx0501 디지털-아날로그 컨버터(DAC)
Texas Instruments DACx0501 디지털-아날로그 컨버터(DAC)는 16비트(DAC80501), 14비트(DAC70501) 및 12비트(DAC60501) 옵션을 제공합니다. 이 DAC는 전압 출력부가 있는 고정확도의 저전력 장치입니다. DACx0501 DAC는 설계상 단조 규격으로, 1 LSB 미만의 선형성을 제공합니다. 이 장치는 2.5V, 5ppm/°C의 내부 레퍼런스를 포함하여 1.25V, 2.5V 또는 5V의 풀 스케일 출력 전압 범위를 제공합니다.
DACx0501은 제로 스케일 또는 중간 스케일에서 DAC 출력 전력을 보장하는 파워 온 리셋 회로를 포함하며 장치에 유효한 코드가 작성될 때까지 그 스케일로 유지합니다. 이 장치는 1mA의 낮은 전류를 소비하고 5V에서 일반적으로 15µA로 소비전류를 줄이는 출력 감소 기능을 포함합니다. SPI2C 핀을 사용하여 DACx0501 디지털 인터페이스를 SPI 또는 I2C 모드로 구성할 수 있습니다. SPI 모드에서 DACx0501은 최대 50MHz의 클록 속도로 동작하는 다용도 3와이어 시리얼 인터페이스를 활용합니다. I2C 모드에서, DACx0501 DAC는 표준(100kbps), 고속(400kbps) 및 고속+(1.0Mbps) 모드에서 작동합니다.
DACx0501 DAC는 소형 2mm × 2mm, 8핀 WSON 패키지뿐 아니라, 조립하기 쉬운 10핀 VSSOP로도 제공됩니다. 이 장치는 -40~+125°C의 산업용 온도 범위에서 작동합니다.
특징
- 16비트 성능: 1LSB INL 및 DNL(최대)
- 낮은 글리치 에너지: 4nVs
- 넓은 전원 공급 범위: 2.7~5.5V
- 버퍼링된 출력 범위: 5V, 2.5V 또는 1.25V
- 초저전력: 5.5V에서 1mA
- 1.62V VIH(VDD = 5.5V)
- 통합 5ppm/°C(최대), 2.5V 정밀 기준
- 핀 선택 가능 직렬 인터페이스:
- 3-와이어, 최대 50MHz까지 SPI 호환 가능
- 2-와이어, I2C 호환
- 파워 온 리셋: 제로 스케일 또는 중간 스케일
- 온도 범위: -40~+125°C
- 패키지: 소형 8핀 WSON 및 10핀 VSSOP
애플리케이션
- 오실로스코프(DSO)
- 반도체 테스트
- 데이터 수집(DAQ)
- LCD 테스트
- 아날로그 출력 모듈
- 소형 셀 기지국
- 공정 분석(pH, 가스, 농도, 힘, 습도)
- DC 전원 공급 장치, AC 소스, 전자 부하

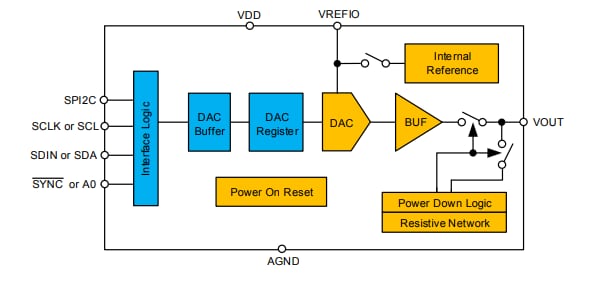

블록 선도
