Texas Instruments CSD96497Q5MC NexFET™ 스마트 전력단
Texas Instruments CSD96497Q5MC NexFET™ 스마트 전력단은 고전력, 고밀도 동기식 벅 변환기에 사용하도록 고도로 최적화된 설계를 제공합니다. 전력단 스위칭 기능은 통합 드라이버 IC와 전력 MOSFET을 통해 완성됩니다. 이러한 조합에 의해 고전류 고효율 고속 스위칭 성능이 발휘되며 소형 5mm × 6mm 아웃라인 패키지로 제공됩니다. CSD96497Q5MC 전력단은 정확한 전류 감지 및 온도 감지 기능을 통합하여 시스템 설계를 간소화하고 정확도를 향상합니다. 전력단 PCB 설치 공간이 최적화되어 있어, 설계에 걸리는 시간이 단축되고 전체 시스템 설계를 보다 쉽게 완성할 수 있습니다.
특징
- 연속 작동 전류 성능: 65A
- 시스템 효율: 30A에서 93.5% 이상
- 고주파 작동(최대 1.25MHz)
- FCCM이 있는 다이오드 에뮬레이션 모드
- 온도 보상 양방향 전류 감지
- 아날로그 온도 출력
- 결함 모니터링 - OTP, HS OCP, 및 단락 보호
- 3.3V 및 5V PWM 신호 호환
- 통합 부트스트랩 스위치
- 3상태 PWM 입력
- 슛스루 보호를 위해 최적화된 데드 타임
- 고밀도 QFN 5mm × 6mm 설치 공간
- 초저 인덕턴스 패키지
- 시스템 최적화 PCB 설치 공간
- DualCool™ 패키징
- RoHS 규격 준수, 무연 단자 도금
- 무할로겐
애플리케이션
- 다중 위상 동기식 벅 컨버터
- 고주파 애플리케이션
- 고전류, 저 듀티 사이클 애플리케이션
- POL DC-DC 컨버터
- 메모리 및 그래픽 카드
- 데스크톱 및 서버 VR12.x 및 VR13.x V-core 동기식 벅 컨버터
- 네트워크 통신을 위한 고전류 POL

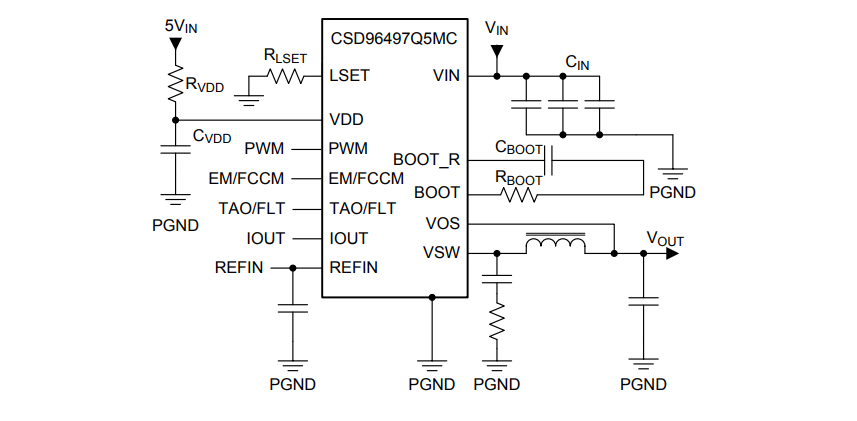

간소화된 애플리케이션
