Texas Instruments CEM2SLIMSAS-EVM EVM(평가 모듈)
Texas Instruments CEM2SLIMSAS-EVM EVM(평가 모듈)을 사용하면 DS160PR810EVM-RSC 및 기타 TI PCI-Express 4.0 리드라이버 또는 리타이머 라이저 카드 평가 모듈을 통해 최대 4개의 U.2 SSD(솔리드 스테이트 드라이브)에 연결할 수 있습니다. 이 기능은 시중에서 판매되는 SlimSAS(SFF-8654) - U.2(SFF-8639) 케이블 어셈블리를 사용하여 구현됩니다.
Texas Instruments CEM2SLIMSAS-EVM EVM(평가 모듈)은 PCI-Express 4.0 x16을 2개의 x8 SlimSAS(SFF-8654)로 변환하는 어댑터입니다. PCI-Express 100MHz 참조 클록을 다운스트림 SSD에 분배하기 위한 LMK00334 PCI-Express 4.0 클록 버퍼가 특징입니다. 이 장치는 점퍼를 사용하여 PCI-Express 측파대 신호를 유연하게 할당할 수 있습니다.
특징
- PCI-Express 4.01 x4, 2 x4 및 4 x4 분기 지원
- X8 SlimSAS(SFF-8654) 커넥터 2개
- LMK00334 PCI-Express 4.0 클록 버퍼
- PCI-Express 측 대역 신호의 유연한 할당
애플리케이션
- PCI Express Gen-1, 2, 3 및 4
- 엔터프라이즈 스토리지

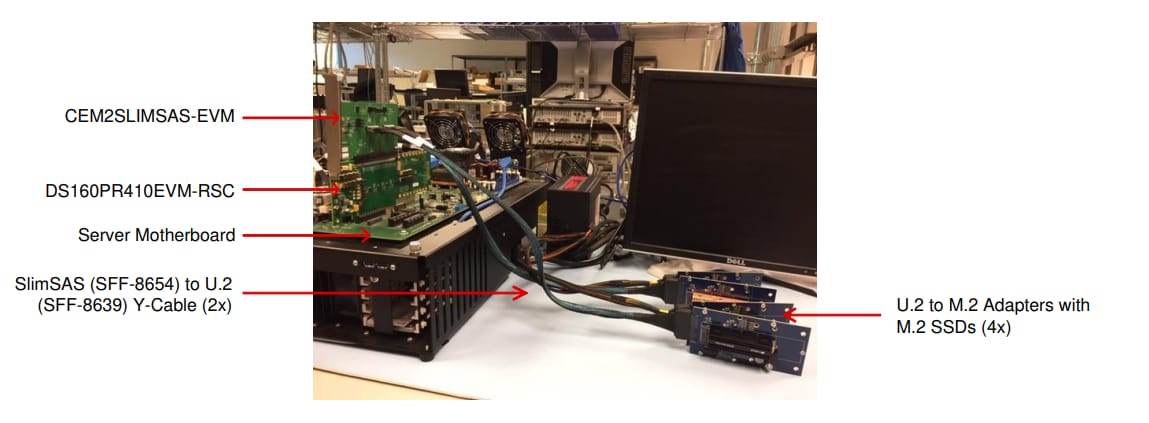

일반 테스트 설정
