Texas Instruments PCIe® Gen 1-5용 CDCDB803 8 출력 클록 버퍼
PCIe® Gen 1-5용 Texas Instruments CDCDB803 8-출력 클록 버퍼는 PCIe Gen 1-5, QPI(QuickPath Interconnect), UPI, SAS 및 SATA 인터페이스용 기준 클록을 분배하는 DB800ZL 규격 준수 클록 버퍼입니다. SMBus 인터페이스와 8개의 출력 활성화 핀을 통해 8개의 모든 출력을 개별적으로 구성하고 제어할 수 있습니다.
TI CDCDB803은 DB800ZL 파생 버퍼이며 DB800ZL 사양에서 시스템 매개변수를 충족하거나 초과합니다. 또한 버퍼는 DB2000Q 사양에서 매개변수를 충족하거나 초과합니다.
CDCDB803 클록 버퍼는 6mm × 6mm, 48핀 VQFN 패키지로 제공됩니다.
특징
- 프로그래밍 가능한 통합 85Ω(기본값) 또는 100Ω 차동 출력 종단이 있는 8개의 LP-HCSL 출력
- 하드웨어 OE#(출력 활성화) 컨트롤 8개
- 25fs 미만, RMS(최대)의 PCIE Gen5 필터 이후 추가 위상 지터
- 38fs 미만, RMS(최대)의 DB2000Q 필터 이후 추가 위상 지터
- PCIe Gen 4 및 Gen 5 CC(공통 클록) 및 IR(개별 레퍼런스) 아키텍처 지원
- 확산 스펙트럼 호환
- 50ps 미만 출력-출력 스큐
- 3ns 미만 입력-출력 지연
- 페일 세이프 입력
- 프로그래밍 가능 출력 슬루율 제어
- 선택 가능한 SMBus 어드레스 9개
- 코어 및 IO 공급 전압: 3.3V
- 하드웨어 제어식 저전력 모드(PD#)
- 최대 72mA의 소비 전류
- 6mm × 6mm, 48핀 VQFN 패키지
애플리케이션
- 마이크로서버 및 타워 서버
- 스토리지 영역 네트워크 및 호스트 버스 어댑터 카드
- NAS(네트워크 부착 스토리지)
- 하드웨어 가속기
- 랙 서버

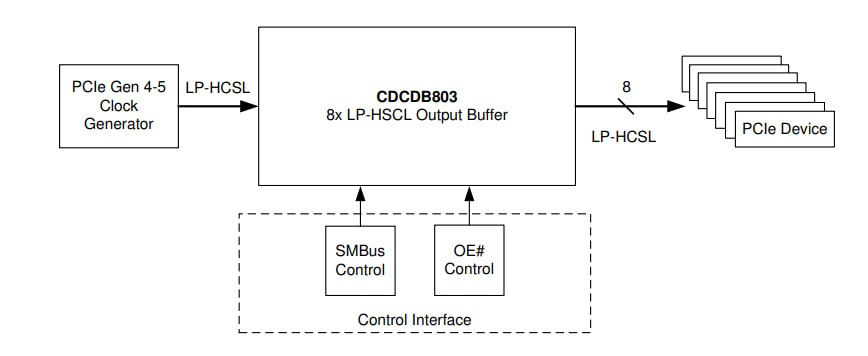

시스템 다이어그램
기능 블록 선도
관련 개발 도구
Texas Instruments CDCDB800EVM 클록 버퍼 평가 모듈
8출력 LP-HCSL, DB800ZL 호환, 클록 버퍼인 CDCDB800의 평가를 위한 것입니다.
게시일: 2021-10-08
| 갱신일: 2023-12-18
