Texas Instruments CC1310 SimpleLink™ 초저전력 무선 마이크로 컨트롤러는 비용 효과적인 초저전력 Sub-1GHz RF 장치입니다. 이 제품에는 다중 물리 계층과 RF 송신기를 지원하는 플랫폼에 있는 강력한 48MHz Cortex-M3 마이크로컨트롤러와 유연하고 매우 낮은 전력의 RF 송수신기가 결합되어 있습니다. 전용 무선 컨트롤러(Cortex-M0)가 ROM 또는 RAM에 저장된 낮은 수준의 RF 프로토콜 명령을 처리하여 초저전력 및 유연성을 보장합니다. CC1310 장치의 저전력 소모는 RF 성능 저하 없이 이루어지며, CC1310 장치는 우수한 감도 성능과 견고성(선택성 및 차단)을 제공합니다. 매우 낮은 활성 RF 및 MCU 전류와 저전력 모드 전류 소모는 우수한 배터리 수명을 제공하고 작은 코인셀 배터리로 작동하며 에너지 하베스팅 애플리케이션을 지원합니다.
특징
- 마이크로컨트롤러
- 강력한 ARM® Cortex®-M3
- EEMBC CoreMark® 점수: 142
- EEMBC ULPBench™ 점수: 158
- 최대 48MHz 클록 속도
- 128KB의 In-System 프로그래밍 가능 플래시
- 캐시용 8KB SRAM(또는 일반용 RAM)
- 20KB의 초저 누설 SRAM
- 2 핀 cJTAG 및 JTAG 디버깅
- OTA(Over-The-Air) 업그레이드 지원
- 초저전력 전원 센서 컨트롤러
- 시스템의 나머지 부분에서 자율적으로 작동 가능
- 16비트 아키텍처
- 코드 및 데이터를 위한 2KB의 초저 누설 SRAM
- 효율적인 코드 사이즈 아키텍처, ROM에서 TI-RTOS, 드라이버 및 Bootloader 통합
- RoHS 규격 패키지
- 7mm×7mm RGZ VQFN48 (30 GPIO)
- 5mm×5mm RHB VQFN48 (15 GPIO)
- 4mm×4mm RSM VQFN48 (10 GPIO)
- 주변장치
- 모든 디지털 주변장치 핀이 GPIO로 라우트될 수 있음
- 4개의 일반 용도 타이머 모듈(각 16비트 또는 32비트 타이머, PWM)
- 12비트 ADC, 200k 샘플/s, 8채널 아날로그 MUX
- 연속 시간 컴퍼레이터
- 초저전력 클록 컴퍼레이터
- 프로그래밍 가능 전류 소스
- UART
- 2× SSI (SPI, MICROWIRE, TI)
- I2C
- I2S
- 실시간 클록(RTC)
- AES-128 보안 모듈
- 순수 난수 생성기(TRNG)
- 8개의 정전식 센싱 버튼
- 통합 온도 센서
- 외부 시스템
- 온칩 내부 DC-DC 컨버터
- 매우 적은 외부 부품
- SimpleLink CC2590 Range Extender와의 완벽한 통합
- 저전력
- 넓은 공급 전압 범위: 1.8V ~ 3.8V
- RX 활성모드: 5.5mA
- +10dBm에서 활성 모드 TX: 12.9mA
- 활성 모드 MCU 48MHz 실행 Coremark: 2.5mA (51µA/MHz)
- 활성 모드 MCU: 48.5 CoreMark/mA
- 24MHz에서 활성 모드 센서 컨트롤러: 0.4mA + 8.2 µA/MHz
- 센서 컨트롤러, 초당 1회 웨이크업으로 12비트 ADC 샘플링 1회 실행: 0.85µA
- 대기: 0.6µA (RTC 실행 및 RAM/CPU Retention)
- 종료: 185nA (외부 이벤트에 Wakeup)
|
- RF 섹션
- 50kbps의 -110dBm 장거리 모드를 사용하여 구현한 -124dBm의 우수한 수신기 감도
- 우수한 선택성: 52dB
- 탁월한 차단 성능: 90dB
- 최대 +14dBm의 프로그래밍 가능 출력 전력
- 단일 종단 또는 차동 RF 인터페이스
- 전세계 무선 주파수 규정 준수를 위한 시스템에 적합
- ETSI EN 300 220, EN 303 131, EN 303 204 (유럽)
- FCC CFR47 Part 15 (미국)
- ARIB STD-T108 (일본)
- 무선 M-버스 및 IEEE 802.15.4g PHY
- 툴 및 개발 환경
- 풍부한 기능을 제공하는 저가형 개발 키트
- 다양한 RF 구성을 위한 복수의 레퍼런스 설계
- Packet Sniffer PC 소프트웨어
- Sensor Controller Studio
- SmartRF™ Studio
- SmartRF Flash Programmer 2
- IAR Embedded Workbench® for ARM
- Code Composer Studio™
애플리케이션
- 315, 433, 470, 500, 779, 868, 915 및 920MHz ISM 및 SRD 시스템
- 채널 간격이 50kHz ~ 5-MHz인 저전력 무선시스템
- SmartGrid 및 자동 계측기 판독
- 홈 및 빌딩 자동화
- 무선 알람 및 보안 시스템
- 산업용 모니터링 및 제어
- 무선 헬스케어 애플리케이션
- 무선 센서 네트워크
- 액티브 RFID
- IEEE 802.15.4g, IP 기반 스마트 객체(6LoWPAN), 무선 M-Bus, KNX 시스템, Wi-SUN, ZigBee 및 독점 시스템
- 에너지 하베스팅 애플리케이션
- ESL(전자가격표시기)
- 장거리 센서 애플리케이션
- 열비용 분배기
|
|
|

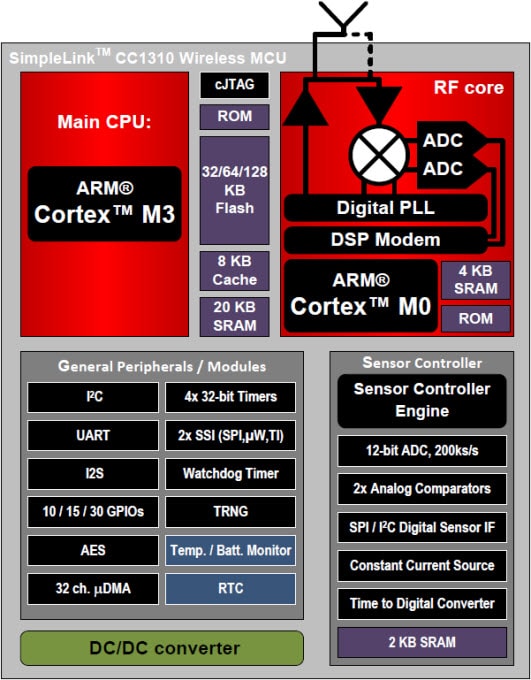

기능 블록 선도
|
| 개발 도구 |
| Texas Instruments CC1310DK SimpleLink™ CC1310 개발 키트는 SimpleLink 초저전력 무선 MCU 플랫폼을 측정하는데 필요한 모든 하드웨어를 포함합니다. 이 개발 키트에는 1310EMK-7XD-7793 1개가 있으며, 1310EMK-7XD-7793은 7x7mm 패키지, 외부 바이어스 및 차동 RF 출력을 제공하는 무선 MCU 및 RF 레이아웃을 탑재한 2개의 보드로 구성되어 있습니다. 주파수 범위는 779 ~ 930MHz입니다. 또한 CC1310 평가 모듈의 마더보드인 SMARTRF06EBK 평가 보드 2개가 포함되어 있습니다. |
|
 | Texas Instruments LAUNCHXL-CC1310 SimpleLink™ Sub-1 GHz MCU LaunchPad™ 개발 키트는 Sub-1 GHz 무선 기능이 탑재된 최초의 LaunchPad 키트입니다. 이 무선 키트는 단일 칩에 32비트 ARM® Cortex®-M3 프로세서를 탑재하여 장거리 통신을 구현합니다. 이 개발 키트는 LaunchPad 키트의 입출력 커넥터로 시스템 시제품 개발 기간을 단축하여 시간과 생산비를 절약해줍니다. 이를 통해 다양한 평가 모듈(EVM) 및 BoosterPack™ 플러그인 모듈에 대한 신속한 인터페이싱이 가능합니다. CC13XX 및 CC26XX 소프트웨어 개발 키트(SDK)용 TI-RTOS를 사용하여 CC1310 LaunchPad 키트에서 사물인터넷(IoT) 소프트웨어 응용 프로그램을 개발하십시오. 이 SDK에는 RF 드라이버, 전력 관리 드라이버 및 여러 주변장치 드라이버가 있습니다. |
|
 | Texas Instruments CC1310EMK-7XD-7793 SimpleLink™ CC1310 평가 모듈 키트는 2개의 SmartRF06 평가 보드(SMARTRF06EBK)와 결합되는 추가 키트입니다. 이를 통해 엔지니어는 SimpleLink 초저전력 CC1310 무선 마이크로 컨트롤러를 위한 완벽한 개발 키트를 구축할 수 있습니다. 평가 모듈 키트에는 외부 바이어스 및 차동 RF 출력(변종 7XD)을 사용하는 RF 레이아웃이 포함되며, Sub-1GHz CC1310 무선 MCU의 7x7mm 패키지 변형 제품이 탑재된 2개의 보드가 있습니다. 지원하는 주파수 범위는 779 ~ 930MHz입니다. |
|
 | Texas Instruments CC-ANTENNA-DK2 LaunchPad 및 센서 태그용 안테나 키트는 실제 환경의 테스팅을 통해 귀하의 애플리케이션에 필요한 최적의 안테나를 찾도록 지원하는 제품입니다. 안테나 키트에는 주파수 범위 169MHz ~ 2.4GHz를 위한 16개의 안테나가 있으며, PCB 안테나도 포함됩니다. 이 키트에는 나선형 안테나 및 칩 안테나뿐만 아니라 2.4GHz와 결합된 868/915MHz용 듀얼 밴드 안테나도 포함되어 있습니다. 안테나 키트에는 무선 LaunchPads 및 SensorTags를 연결하는 uSMA(JSC) 케이블이 포함되어 있습니다. 또한, 이 키트는 표준 SMA 커넥터에 해당 키트 또는 안테나를 연결하는 uSMA(JSC)-SMA 커넥터도 포함하고 있습니다. |
|
 | Texas Instruments SmartRF06EBK 평가 보드 키트에는 SmartRF06EB 1개가 포함되어 있습니다. SmartRF06EB는 무선 성능 테스트 및 소프트웨어 개발 용도로 CC2538EM과 함께 사용하는 제품입니다. SmartRF06EB는 XDS100v3 디버그 프로그를 통합하여 CC2538 장치에서 실행되는 소프트웨어의 다운로드와 디버깅을 가능하게 합니다. 이 디버거는 ARM 및 Code Composer Studio(CCS)용 IAR 임베디드 워크벤치에 의해 지원됩니다. 다른 IDE 및 디버거 에이전트도 지원합니다. |
|
 | Texas Instruments TMDSEMU200-U Spectrum Digital XDS200 USB 디버그 프로브는 TI 프로세서용 JTAG 디버그 프로브(에뮬레이터)의 최신 제품군입니다. 우수한 성능과 가장 일반적인 기능을 구현하도록 설계되어 저가형 XDS100와 고성능 XDS560v2의 중간에 위치한 XDS200은TI 마이크로 컨트롤러, 프로세서 및 무선장치를 디버깅하는 균형잡인 솔루션입니다. XDS200은 노후된 XDS510 제품군의 JTAG 디버거를 교체할 수 있도록 설계되었으며 향상된 JTAG 데이터 처리속도, ARM 직렬 유선 디버그 모드, ARM 직렬 배선 디버그 모드에 대한 추가 지원 및 비용 절감을 구현했습니다. |
|
|
