Texas Instruments BUF634A 36V 고속 버퍼
Texas Instruments BUF634A 36V 고속 버퍼는 고성능, 고충실도, 오픈 루프를 제공하며 250mA 출력 전류를 구동할 수 있습니다. 36V BUF634A은 V– 및 BW 핀 사이의 외부 저항 값을 변경하여 35~210MHz의 대역폭을 조정할 수 있습니다. TI BUF634A 버퍼는 독립형 오픈 루프 드라이버 또는 정밀 연산 증폭기의 피드백 루프 내부에서 사용할 수 있으며, 향상된 정전용량 부하 구동으로 고정밀 및 대용량 출력 전류 드라이브를 모두 제공합니다.
BUF634A 1.5mA 정동작 전류, 250mA 출력, 3,750V/µs 슬루율, 35MHz 대역폭으로 작동하므로 저전력 애플리케이션에 이상적입니다. 또한 이 장치는 광대역 모드에서 210MHz 대역폭으로 8.5mA 대기 전류를 소비합니다. 견고하고 사용하기 쉬운 BUF634A는 출력 스테이지의 내부 전류 제한과 열 차단 기능으로 완벽하게 보호됩니다.
BUF634A 고속 버퍼는 -40~+125°C의 확장된 산업용 온도 범위에서 작동하도록 정격화되었으며 세 가지 패키지(D(SOIC), DRB(VSON), DDA(HSOIC))로 제공됩니다. DRB(VSON) 및 DDA(HSOIC) 패키지는 하단의 열 패드로 인해 탁월한 열 성능을 제공합니다. DRB 패키지는 3.0x3.0mm의 작은 폼 팩터로 휴대가 간편하고 크기가 제한적인 애플리케이션에 적합합니다.
특징
- 35~210MHz 핀 선택 대역폭
- 250 mA의 높은 출력 전류
- 3750V/µs 슬루율
- 1.5mA(35MHz BW) 낮은 정동작 전류
- ±2.25~±18V 넓은 공급 범위
- 내부 출력 전류 제한
- 과열 차단 보호
- 열 패드가 있는 패키지로 제공
- –40~+125°C 확장 온도 작동
애플리케이션
- 메모리, 반도체 테스터
- 테스트 장비
- 헤드폰 드라이버
- 비행 제어 시스템
- 정전식 부하 드라이버
- 밸브 드라이버, 솔레노이드 드라이버
- 라인 드라이버

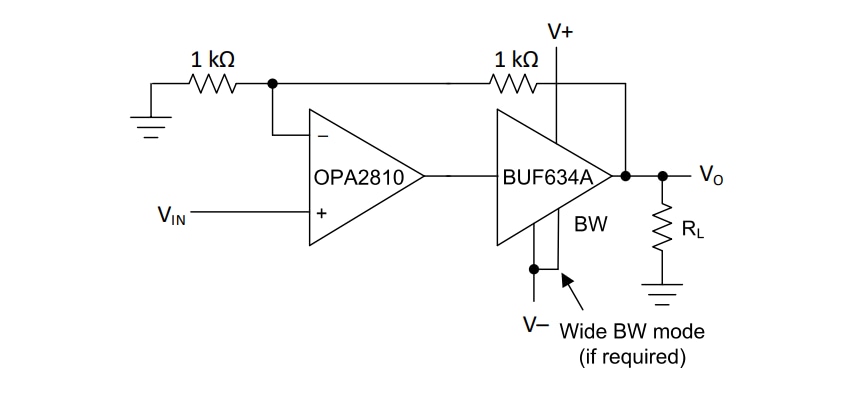

일반 애플리케이션
관련 개발 도구
Texas Instruments BUF634ADEVM EVM(평가 모듈)
BUF634A 고속 버퍼의 작동을 평가하도록 구성되었으며 D(8핀 SOIC) 패키지로 제공됩니다.
게시일: 2020-08-19
| 갱신일: 2024-08-14
