Texas Instruments bq7790x 적층 가능 리튬 이온 배터리 보호기 IC
Texas Instruments bq7790x 3-5 시리즈 적층 가능 리튬 이온 배터리 보호기 IC는 전압, 전류 및 온도 보호 기능을 구현하는 저전력 배터리 팩 보호기입니다. 이러한 보호 기능은 모두 마이크로컨트롤러(MCU) 컨트롤 없이 이루어집니다. 보호 임계값 및 지연값은 공장에서 프로그램되며 다양한 구성으로 사용할 수 있습니다. 유연성을 더하기 위해 방전(OTD 및 UTD) 및 충전(OTC 및 UTC)용 과온 및 저온 임계값 분리 기능을 제공합니다. 이 장치는 통합된 독립형 CHG 및 DSG 로우 측 NMOS FET 드라이버를 통해 팩 보호 기능을 달성하며 이 드라이버는 컨트롤 핀 2개를 통해 비활성화할 수 있습니다.
특징
- Voltage protection (accuracy ±10mV)
- 3V to 4.575V overvoltage
- 1.2V to 3V undervoltage
- Open cell and open-wire detection (OW)
- Current protection
- Overcurrent discharge 1: –10mV to –85mV
- Overcurrent discharge 2: –20mV to 170mV
- Short circuit discharge: –40mV to 340mV
- Accuracy ±20% for ≤20mV, ±30% for >20mV across full temperature
- Temperature protection
- Overtemperature charge: 45°C or 50°C
- Overtemperature discharge: 65°C or 70°C
- Undertemperature charge: –5°C or 0°C
- Undertemperature discharge: –20°C or –10°C
- Additional features
- Independent Charge (CHG) and Discharge (DSG) FET drivers
- 36V absolute maximum rating per cell input
- Built-in-self-test functions for high reliability
- SHUTDOWN mode (0.5µA maximum)
- Functional Safety-Capable
- Documentation available to aid functional safety system design
애플리케이션
- Power tools, garden tools
- Start-stop battery packs
- Lead-acid (PbA) replacement batteries
- Light electric vehicles
- Energy storage systems, Uninterruptible Power Supplies (UPS)
- 10.8V to 72V packs
비디오

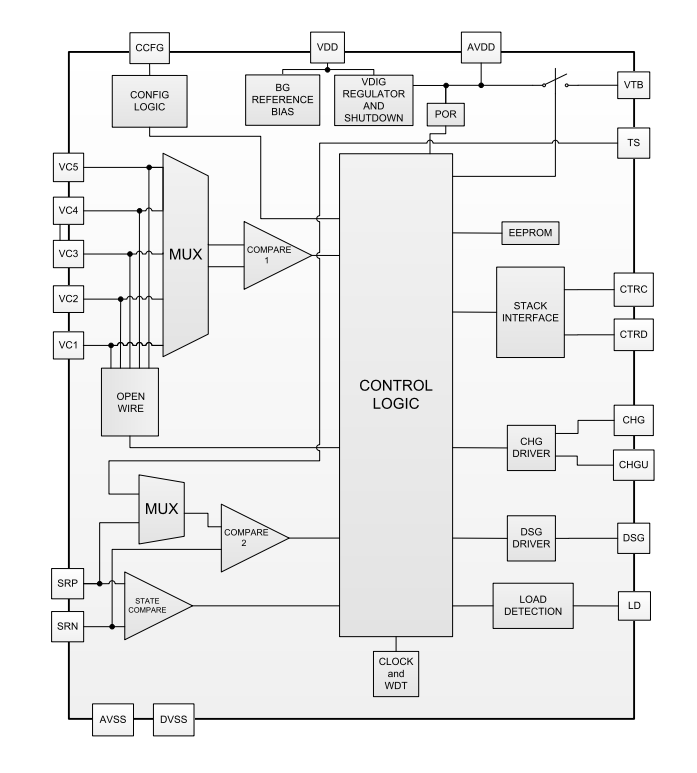

Block Diagram
Evaluation Module
Texas Instruments bq77905EVM-707 평가 모듈(EVM)
저전력 배터리 보호기 IC인 Bq77905의 성능을 평가하는데 도움이 되도록 설계되었습니다.
게시일: 2016-07-22
| 갱신일: 2022-03-11
