Texas Instruments bq77216EVM 평가 모듈
Texas Instruments bq77216EVM 평가 모듈은 3-cell~16-cell 리튬 이온 배터리 보호 집적 회로인 bq77216을 철저하게 평가하도록 설계되었습니다. bq77216 제품군은 리튬 이온 배터리 팩 시스템을 위한 OVP(과전압), UVP(부족전압), OW(단선) 및 OT(과열) 보호 기능을 포함한 다양한 전압 및 온도 모니터링 기능을 제공합니다. bq77216EVM 회로 모듈에는 16시리즈 셀 리튬 이온 배터리 팩에서 과충전, 과방전 및 과열 상태를 신호화하는 완벽한 평가 시스템을 제공하기 위해 1개의 bq77216 IC(집적 회로), 서미스터 및 셀 시뮬레이션 저항기가 포함되어 있습니다.
특징
- 과전압, 부족전압, 과열 및 단선 보호 기능이 있는 3~16시리즈 리튬-이온 보호기
- 입력 연결용 단자 블록
- 평가를 위한 액티브 하이 및 오픈 드레인 로우 출력
- 이 회로는 테스트를 거쳤으며 시작 가이드가 포함되어 있음
필수 장비
- 간단한 시연에서 bq77216 EVM을 작동하려면 다음과 같은 장비가 필요함:
- DC 전원 공급 장치, 1 A에서 0~71 V
- DC 전압계
- 장비 연결을 위한 테스트 리드선
- 보다 광범위한 시연으로 bq77216을 작동시키는 추가 장비가 필요할 수 있음
전면 및 후면 레이아웃

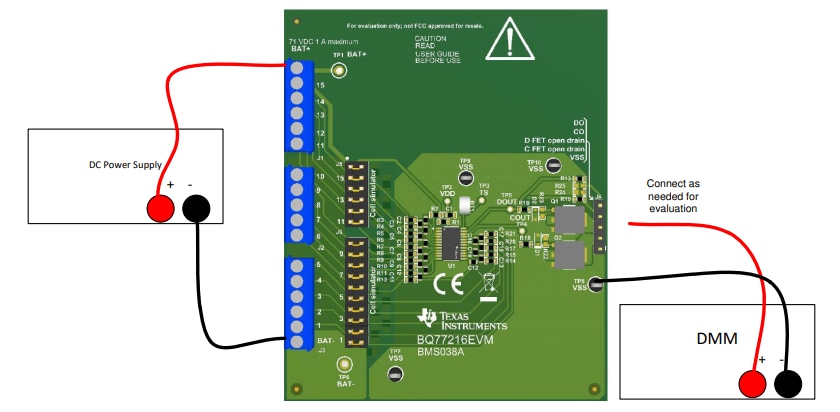

기본 작동을 위한 EVM 연결
관련 제품
Texas Instruments bq77216 전압 및 온도 보호 IC
리튬-이온 배터리 팩 시스템을 위한 과전압, 부족전압, 단선 및 과열 보호.
