Texas Instruments bq75614EVM-021 모니터 EVM(평가 모듈)

Texas Instruments bq75614EVM-021은 정밀 측정 및 동기식 통신 기능을 내장하고 있어 마스터 컨트롤러가 SOC(State of Charge) 및 SOH(State of Health)를 추정할 수 있습니다. 전체 배터리 팩의 매우 정확한 셀 전압과 빠른 샘플링 시간 덕분에 배터리 모듈을 보다 효율적으로 작동하고 보다 정확하게 SOC 및 SOH를 계산할 수 있습니다. 적층형 BQ79616EVM-021과의 통신은 절연된 데이지 체인 차동 버스를 통해 이루어집니다. 독립형 bq75614EVM-021의 경우 SOC 및 SOH는 통합 전류 감지 ADC의 지원을 더 많이 받습니다.

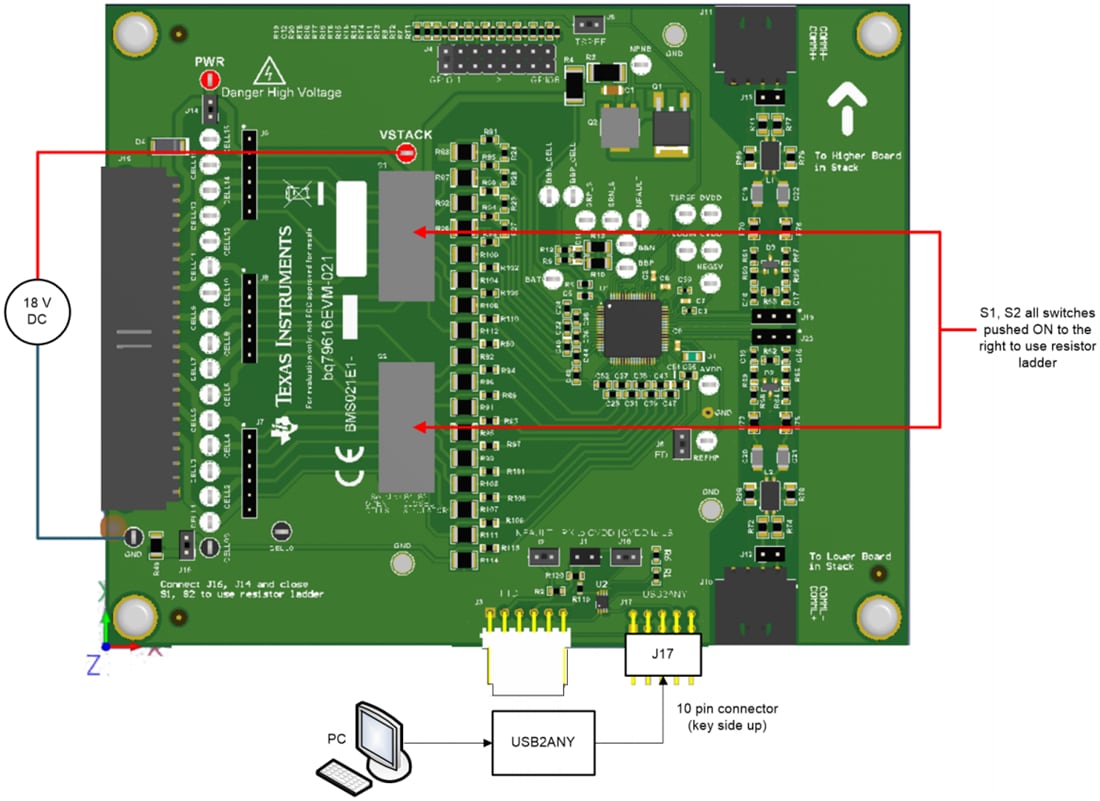

PC 호스팅 GUI를 사용하여 단일 평가 모듈 또는 다중 스택 평가 모듈을 제어합니다. BQ79616EVM-021 스택(또는 단일 독립형 bq75614EVM-021 장치)에서 PC와 기본 장치 간의 통신은 USB2ANY UART 인터페이스를 통해 이루어집니다. BQ79616EVM 장치 스택의 경우 스택에 있는 다른 모든 평가 모듈 간의 통신은 절연된 데이지 체인 차동 통신 버스를 통해 이루어집니다. PC GUI를 사용하면 평가 모듈을 구성하여 셀 및 기타 아날로그 데이터 채널을 모니터링하고, 밸런싱을 제어하고, 모든 오류의 세부 사항을 모니터링할 수 있습니다.
