Texas Instruments BQ25980 8A 배터리 충전 솔루션
Texas Instruments bq25980 8 A 배터리 충전 솔루션은 이중 위상 스위치 커패시턴트 아키텍처를 사용하는 2-cell 리튬-이온 배터리용 98.6% 피크 효율 배터리 충전 솔루션 입니다. 스위치 커패시턴트 아키텍처를 통해 케이블 전류가 충전 전류의 절반이 되도록 하여 케이블 전력 손실을 줄이고 온도 상승을 제한합니다. 이중 위상 아키텍처는 충전 효율을 높이고 입력 및 출력 커패시터 요구 사항을 줄입니다. bq25790와 같은 메인 충전기와 함께 사용할 경우, 이 시스템은 CC (정전류), CV (정전압) 및 종단을 통해 사전 충전에서 매우 낮은 전력 손실로 고속 충전을 가능하게 합니다.
Texas Instruments bq25980은 내부 MOSFET을 통해 7 A 바이패스 모드 충전 (이전에 배터리 스위치 충전이라고 함) 도 지원합니다. 고전류 작동을 위해 바이패스 모드 충전 경로의 Rdson 은 13 mΩ 미만 입니다. 통합 바이패스 모드를 통해 10 V 고속 충전 어댑터의 이전 버전과 호환되어 2-cell 배터리를 충전할 수 있습니다. 이 장치는 외부 N-FET용 통합 멀티플렉서 제어 및 드라이버를 통해 이중 입력 구성을 지원합니다. 또한 외부 N-FET 또는 단일 N-FET가 없는 단일 입력을 허용합니다.
이 장치는 입력 과전압 및 과전류 보호, 출력 과전압 및 과전류 보호를 포함한 안전한 충전을 지원하는 데 필요한 모든 보호 기능을 통합하고 있습니다. 또한 입력 부족 전류 및 역전류 보호, 입력 단락 보호, 배터리 및 케이블용 온도 감지, 스위치 커패시턴트 및 바이패스 모드에서 접합 과열 보호 기능을 지원합니다.
이 장치에는 vac 전압, 버스 전압, 버스 전류, 출력 전압, 배터리 전류, 입력 커넥터 온도, 배터리 온도, 접합 온도 및 어댑터, 무선 입력 또는 전원 뱅크에서 배터리 충전을 관리하는 데 필요한 기타 계산된 측정 기능을 제공하는 16비트 ADC (아날로그-디지털 변환기) 가포함되어 있습니다.
특징
- 2-cell 배터리 및 8 A 고속 충전을 지원하는 98.6% 피크 효율 스위치 커패시턴트 병렬 충전기
- 최고 효율을 위해 최적화된 특허 출원 중인 이중 위상 스위치 커패시턴트 아키텍처
- 입력 전압은 배터리 전압의 2배 임(7.0 V ~ 9.54 V)
- 출력 전류는 입력 전류의 2배임(최대 4.75A)
- 입력 케이블에서 전력 손실 감소
- 통합 7 A 바이패스 모드 고속 충전
- 고전류 작동을 위한 13 mΩ 충전 경로 저항
- 소스 선택을 위한 이중 입력 전원 mux 컨트롤러
- 폭넓은 입력 전압 범위 지원
- 작동 입력 전압: 최대 22V
- 옵션으로 제공되는 외부 ACFET 및 외부 ACFET 없이 28V로 최대 40V 입력 전압 제공
- 최대 12A 충전 전류를 위해 동기화된 듀얼 BQ25980 작동
- 안전한 작동을 위한 통합 프로그래밍 가능 보호 기능
- BUSOVP(입력 과전압 보호) 및 BATOVP(배터리 과전압 보호)
- BUSCP(입력 과전류 보호) 및 BATOCP(배터리 과전류 보호)
- VOUTOVP(출력 과전압 보호)
- 어댑터의 플러그를 감지 하고 부스트 백을 방지하기 위한 BUSUCP (입력 부족 전류 보호) 및 BUSRCP (입력 역전류 보호)
- BUSSCP(입력 단락 보호)
- 배터리 및 커넥터 온도 모니터링(TSBAT_FLT 및 TSBUS_FLT)
- 접합 과열 보호(TDIE_FLT)
- 최대 40V의 외부 ACFET로 선택적 입력 과전압 보호
- 시스템 최적화를 위한 프로그래밍 가능한 설정
- 인터럽트 및 인터럽트 마스크
- ADC 판독 및 구성
- 전압, 전류 및 온도 모니터링을 위한 통합 16비트 ADC
애플리케이션
- 스마트폰
- 태블릿
- 비 군용 드론
- 크롬북
- 노트북

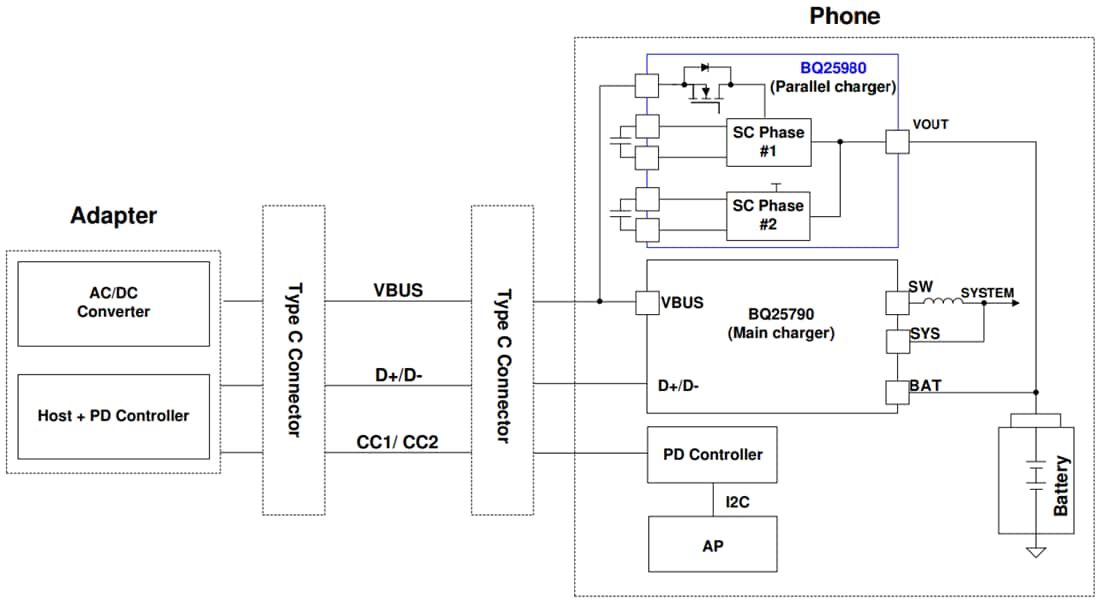

단순화된 회로도
