Texas Instruments bq25898C I2C 제어식 단일 셀 3A 충전기 IC
Texas Instruments bq25898C I2C 제어식 단일 셀 3A 충전기 IC는 단일 셀 리튬-이온 및 리튬-폴리머 베터리용 고집적 스위치 모드 배터리 충전 관리 및 시스템 전원 경로 관리 장치입니다. 이 장치는 충전을 위한 높은 입력 전압을 지원합니다. 저 임피던스 전원 경로는 스위치 모드 운용 효율을 최적화하고 배터리 충전 시간을 줄이며 방전 단계 동안 배터리 수명을 연장시킵니다. 충전 및 시스템 설정 기능이 있는 I2C 직렬 인터페이스 덕분에 이 장치는 실제적으로 유연한 솔루션이 되었습니다.
특징
- 듀얼 충전기 작동 시 고속 충전 기능을 제공하기 위해 슬레이브 충전기로 작동
- 최소 BOM을 통한 간단한 구성
- 고효율 3A, 1.5MHz 스위치 모드 벅 충전
- 3A에서 92% 충전 효율 및 2A 충전 전류에서 94% 충전 효율
- 고전압 입력(9V/12V)을 위해 최적화
- 경부하 작업을 위한 저전력 PFM 모드
- USB 입력 및 조절 가능한 고전압 어댑터를 지원하는 단일 입력
- 3.9~14V 입력 전압 범위 지원
- USB2.0, USB3.0 표준 및 고전압 어댑터를 지원하는 입력 전류 제한(100mA~3.25A, 50mA 분해능)
- 폭넓은 입력 동적 전력 관리(DPM) 범위
- 5mΩ에서 최고의 배터리 방전 효율
- 기본 충전 비활성 상태
- 시스템 모니터용 통합 ADC(전압, 충전 전류)
- 최적의 시스템 성능을 위한 유연한 자율 모드 및 I2C 모드
- 원격 배터리 감지
- 모든 MOSFET, 전류 감지 및 루프 보상을 포괄하는 고도의 통합
- 높은 정확도:
- 충전 전압 레귤레이션: ±0.5%
- 충전 전류 레귤레이션: ±5%
- 입력 전류 레귤레이션: ±7.5%
- 안전:
- 열 조절 및 열 차단
- 입력 UVLO/과전압 보호
- 배터리 OVP
- 안전 타이머
애플리케이션
- 스마트폰
- 태블릿 PC
- 휴대용 인터넷 기기

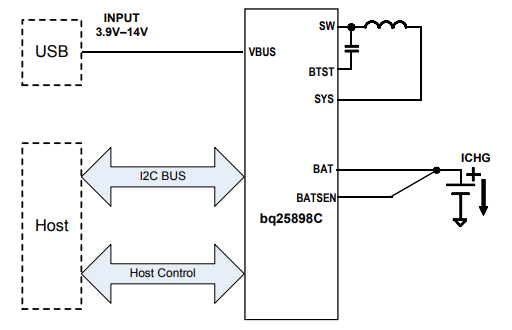

개략도

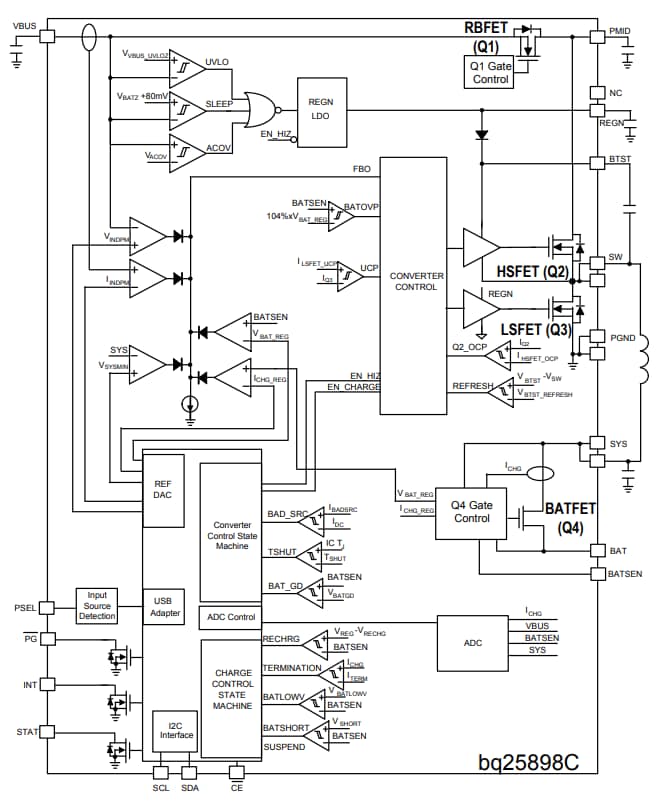

블록 선도
