Texas Instruments BQ25751EVM 평가 모듈
Texas Instruments BQ25751EVM 평가 모듈은 BQ25751IC를 시연하기 위한 완벽한 플랫폼입니다. BQ25751 벅-부스트 배터리 충전 컨트롤러는 4.4V ~ 70V의 넓은 입력 범위, 최대 70V의 출력 전압 범위 및 양방향 기능을 제공합니다.
TI BQ25751EVM 평가 모듈은 최대 55V의 입력 및 출력과 최대 10A의 충전 전류를 제공합니다.
특징
- 6V, 12V, 24V, 36V, 48V 납축전지에 대한 3단계(벌크, 흡수, 플로팅) 충전 지원으로 최대 55V의 넓은 출력 작동 범위 제공
- NFET 드라이버가 포함된 동기식 벅-부스트 DC/DC 충전 컨트롤러
- 200 kHz에서 600 kHz까지 조절 가능한 스위칭 주파수
- 외부 클록에 대한 선택적 동기화
- 최적화된 효율을 위한 게이트 드라이버 전원 입력 옵션
- 4.4V ~ 55V의 넓은 입력 전압 작동 범위
- I2C 모드가 추가된 저항 프로그래밍 가능 독립형
- 태양광 패널 어레이의 전력을 극대화하는 내장 MPPT
- 높은 안전 통합
- 조정 가능한 입력 과전압 및 저전압 보호
- 출력 과전압 및 과전류 보호
애플리케이션
- 화재 경보 제어 패널
- 마취 전달 시스템
- 배터리 백업 장치(BBU)
- 엘리베이터 주 제어 패널
- 비상 전원 공급 장치
- HVAC 게이트웨이
- 침입 제어 패널
USB2ANY
Texas Instruments USB2ANY 인터페이스 어댑터
컴퓨터가 소형 동글을 통한 USB 연결을 통해 평가 모듈을 제어할 수 있습니다.

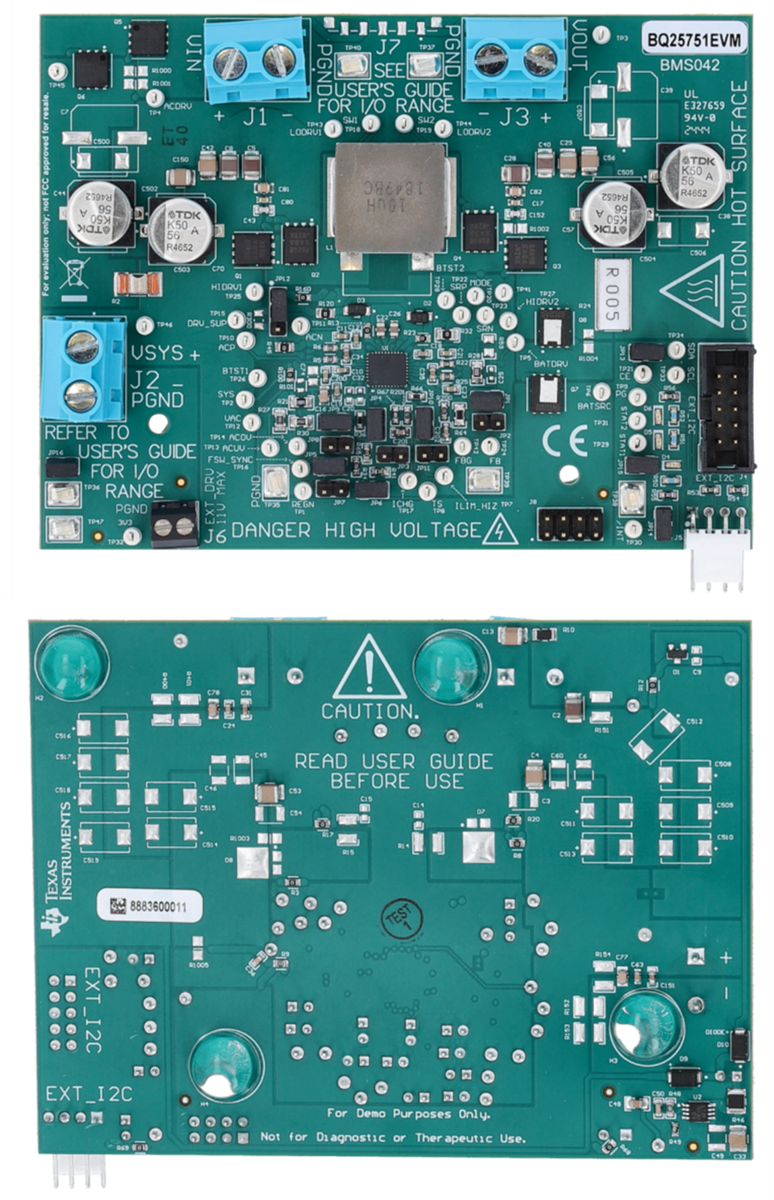

레이아웃
장비 설정
