Texas Instruments BQ2572xEVM 평가 모듈
Texas Instruments BQ2572xEVM 평가 모듈은 입력 전압 범위가 3.5~26V이며 SMBus 또는 I2C 제어 NVDC-1 벅 부스트 충전기입니다. BQ25720EVM 및 BQ25723EVM 평가 모듈의 프로그래밍 가능 출력은 1~4 셀이며 충전 출력 전류 범위는 64~8.128A입니다. 이 평가 모듈에는 EV2400 인터페이스 장치가 포함되어있지 않습니다. 이 모듈은 BQ25720EVM 및 BQ25723EVM을 평가하기 위해 별도로 주문해야 합니다.
특징
- 3.5~24V 입력 범위, 1~19.2V 충전 출력 및 3~24V OTG 출력 범위를 제공하는 호스트 제어 NVDC 1S-4S 배터리 벅 부스트 충전기
- USB 2.0, USB 3.0, USB 3.1(USB Type-C™) 및 USB PD(Power Delivery) 플랫폼 지원
- 고전류, 고효율을 위한 5mΩ 전류 감지 지원
- IEC-CISPR 32 EMI 사양을 충족하기 위한 TI 특허 스위칭 주파수 디더링 패턴
- 99% 효율을 달성하는 TI의 특허 받은 PTM(패스스루 모드)
관련 제품
Texas Instruments BQ25723 I2C 벅 부스트 배터리 충전 컨트롤러
1~4 셀 배터리를 충전하기 위한 동기식 NVDC 벅 부스트 배터리 충전 컨트롤러입니다.
전면 및 후면 레이아웃
EV2400 연결

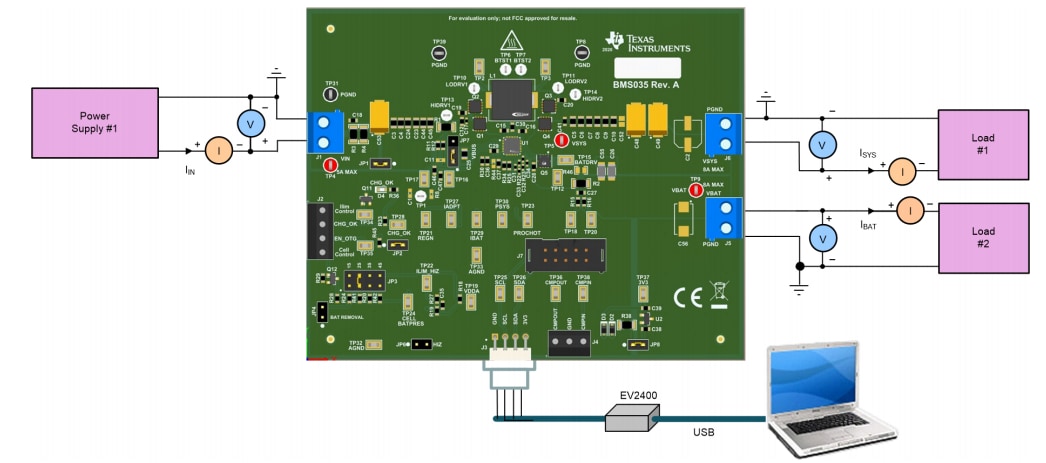

테스트 설정
게시일: 2021-07-14
| 갱신일: 2022-03-11
