Texas Instruments BQ25708 SMBus 벅-부스트 충전 컨트롤러
Texas Instruments BQ25708 SMBus 멀티-화학 배터리 벅-부스트 충전 컨트롤러는 다중 화학 휴대용 애플리케이션을 위해 설계된 NVDC(협전압 DC) 컨트롤러입니다. BQ25708은 구성품 수가 적으며 USB PD 포트, 레거시 USB 포트, 기존 ACDC 어댑터 등 다양한 전원을 지원합니다. 이 장치는 컨버터 작동 모드(벅, 부스트 또는 벅-부스트), 신속한 과도 응답 및 높은 경부하 효율 사이의 완벽한 전환을 허용합니다. 충전기는 전원을 켜는 동안 입력 소스 및 배터리 조건에 기반하여 벅, 부스트 또는 벅-부스트 구성으로 컨버터를 설정합니다. DPM(Dynamic Power Management) 기능은 입력 전원을 제한하고 AC 어댑터 과부하를 방지합니다. 추가적인 특징으로는 필요에 따라 스로틀 백을 위해 CPU에 직접 연결되는 프로그래밍된 포괄적인 PROCHOT 프로파일 출력을 들 수 있습니다.
특징
- 모든 배터리 충전 화학 물질: Li+, LiFePO4, NiCd, NiMH, 납산
- 폭넓은 범위의 입력 소스에서 1~4 셀 배터리 충전
- 입력 작동 전압: 3.5~24V
- USB2.0, USB 3.0, USB 3.1(타입 C) 지원, USB_PD 입력 전류 설정
- 벅 및 부스트 작동 간의 완벽한 전환
- 소스 과부하에 대한 입력 전류 및 전압 조정(IDPM 및 VDPM)
- CPU 스로틀링을 위한 전력/전류 모니터
- 포괄적인 PROCHOT 프로파일, IMVP8 규격 준수
- 입력 및 배터리 전류 모니터
- 시스템 전원 모니터, IMVP8 규격 준수
- NVDC(Narrow VDC) 전력 공급 경로 관리
- 배터리 없이 또는 심방전된 배터리를 사용한 퀵스타트
- 어댑터가 완전히 로딩될 때 배터리 보조 시스템 작동
- 보완 모드에서의 이상적인 다이오드 작동
- 1~3.3μH 인덕터를 위한 800kHz 또는 1.2MHz 프로그래밍 가능한 스위칭 주파수
- 유연한 시스템 구성을 위한 호스트 제어 인터페이스
- 최적의 시스템 성능 및 상태 보고를 위한 SMBus 포트
- EC 제어없이 입력 전류 제한을 설정하기 위한 하드웨어 핀
- 전압, 전류 및 전력 모니터링을 위한 통합 ADC
- 높은 정확도 조정 및 모니터링
- ±0.5% 충전 전압 조정
- ±2% 입력/충전 전류 조정
- ±2% 입력/충전 전류 모니터링
- ±5% 전원 모니터링
- 안전
- 열 차단
- 입력, 시스템, 배터리 과전압 보호
- MOSFET 인덕터 과전류 보호
- 낮은 배터리 대기 전류
- 최대 입력 전력을 제공하기 위한 입력 전류 최적화(ICO)
- 패키지: 32핀 4 × 4 WQFN
애플리케이션
- 울트라 북, 노트북, 분리형 및 태블릿
- PC 및 파워 뱅크
- 산업 및 의료 기기
- 휴대용 장비(충전식 배터리 포함)

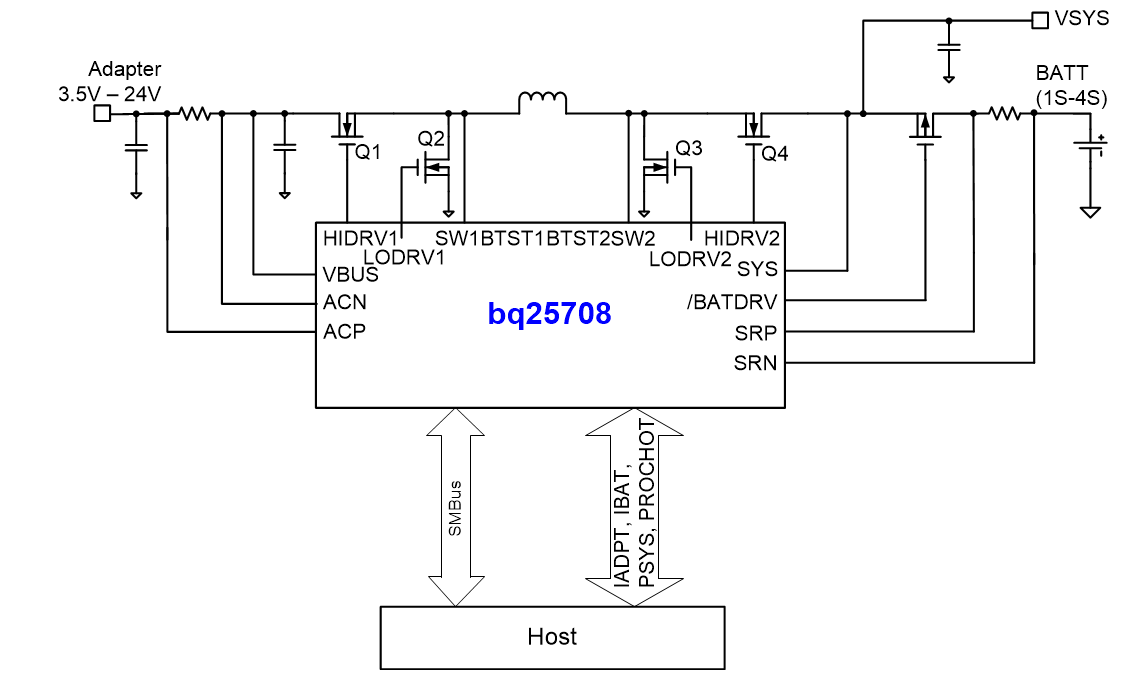

블록 선도
