Texas Instruments BQ25672EVM 충전기 EVM(평가 모듈)
Texas Instruments BQ25672EVM 충전기 EVM(평가 모듈)은 BQ25672 장치를 평가하는 데 사용됩니다. BQ25672는 HOTROD(QFN) 패키지로 제공되는 통합 스위치 모드 벅 배터리 충전 관리 장치입니다. 이 장치는 6~24V 입력 범위의 1~4 시리즈 셀 리튬-이온 및 리튬-폴리머 배터리용으로 설계되었으며 프로그래밍 가능 750KHz 및 1,500KHz 스위칭 주파수를 제공합니다. 충전 및 시스템 설정 기능이 있는 I2C 직렬 인터페이스 덕분에 Texas Instruments BQ25672는 실제적으로 유연한 솔루션이 되었습니다.
특징
- 고효율 3A 스위치 모드 벅 충전기를 쉽게 평가, HOTROD(QFN) 패키지로 제공
- USB2ANY 인터페이스를 사용하여 충전과 USB OTG(on-the-go) 사이를 전환할 뿐 아니라, 통합 ADC(아날로그-디지털 변환기)로 충전기 상태 및 결함 그리고 전압과 전류를 모니터링할 수 있습니다.
- USB 소스에 연결하기 위해 보드 내장형 USB 입력 어댑터 사용 및 D+/D–를 통한 통신으로 기본 입력 전류 제한 설정
- 고효율, 고정밀 전압 및 전류 조정의 측정을 용이하게 하는 보드 내장 테스트 포인트, 감지 저항기 및 점퍼
- 이중 입력 소스 선택기(점퍼-바이패스 포함) 평가를 위해 양방향 차단 NFET 포함
키트 구성품
- BQ25672EVM 평가 모듈
- 키트에는 작동에 필요한 EV2400이 포함되어 있지 않음

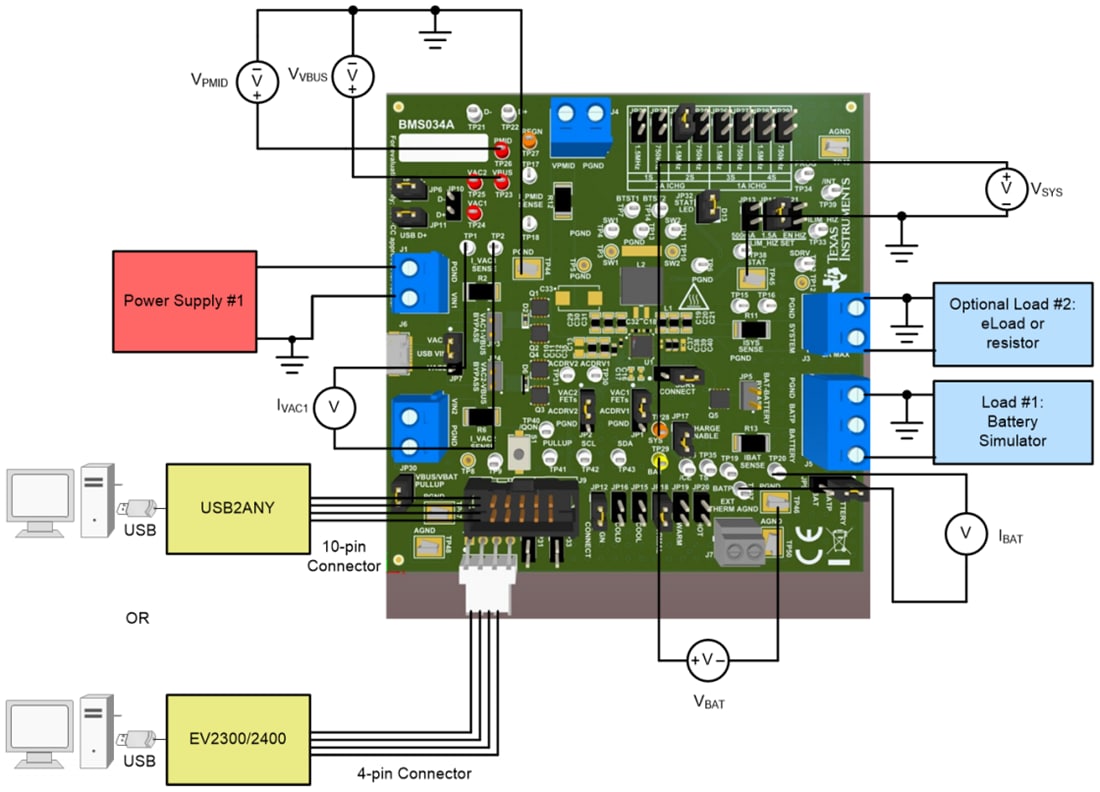

테스트 설정
관련 제품
Texas Instruments BQ25672 3A 벅 배터리 충전기
1~4 셀 리튬-이온 배터리 및 리튬-폴리머 배터리용 완전 통합 스위치 모드 벅 충전기.
관련 개발 도구
Texas Instruments USB2ANY 인터페이스 어댑터
컴퓨터가 소형 동글을 통한 USB 연결을 통해 평가 모듈을 제어할 수 있습니다.
게시일: 2021-05-14
| 갱신일: 2022-03-11
