Texas Instruments bq25616EVM/bq25616JEVM EVM(평가 모듈)
Texas Instruments bq25616EVM/bq25616JEVM EVM(평가 모듈)은 bq25616 장치를 평가하기 위해 완전히 조립되고 테스트된 회로입니다. bq25616은 휴대성이 낮은 디자인에 최적화된 독립형 3A 단일 셀 배터리 충전기입니다. USB BC1.2 입력 전류 제한 감지 및 OTG 역방향 동기식 부스트 작동 기능도 포함하고 있습니다. 독립형 제어는 입력 전류 제한, 충전 전류 및 충전 전압 조절로 구성됩니다. 이 평가 모듈은 입력 전류 제한, 충전 전류 및 전압을 조정할 수 있는 것이 특징입니다. Texas Instruments bq25616EVM/bq25616JEVM은 D+/D- 입력 소스 유형 감지, 외부 입력 과전압 보호를 테스트하고 배터리 고온 및 저온 조건을 시뮬레이션할 수도 있습니다.
특징
- 3.9~13.5V 입력 전압 범위 지원(22V 절대 최대 입력 전압(VBUS) 정격)
- 92% 충전 효율(2A, 5V 입력) 및 92% 부스트 효율(1A 출력)
- OTG 모드에서 최대 500uF 용량성 부하의 출력 단락 보호 및 소프트 스타트
- 시스템 전압 대기 시 10uA의 낮은 배터리 누설 전류
- 최대 30V의 선택적 외부 OVPFET 입력 전압의 빠른 턴-오프: 130nS
- USB BC1.2 및 비표준 어댑터 감지
필수 장비
- 전원 공급 장치 #1(PS1) - 3A에서 5V를 공급할 수 있는 전원 공급 장치 필요
- 이 부품은 더 큰 전압과 전류를 처리할 수 있지만 이 절차에는 필요하지 않음
- 부하 #1(4사분면 공급, 정전압 4.5V 미만): "Kepco" 부하, BOP, 20-5M, DC 0~±20V, 0~±5A(이상)
- 대체 옵션 - 0-20V/0-5A 30W 이상의 DC 전자 부하(정전압 부하 모드에서 설정)
- 부하 #2(전자 또는 저항 부하): 10Ω, 5W(이상)
- "Fluke 75" 멀티미터 6개(동급 또는 이상)
- 대체 옵션 - (4x) 등가 전압계 및 (2x) 등가 전류 계측기
- 전류계는 최소 5A를 측정할 수 있어야 함

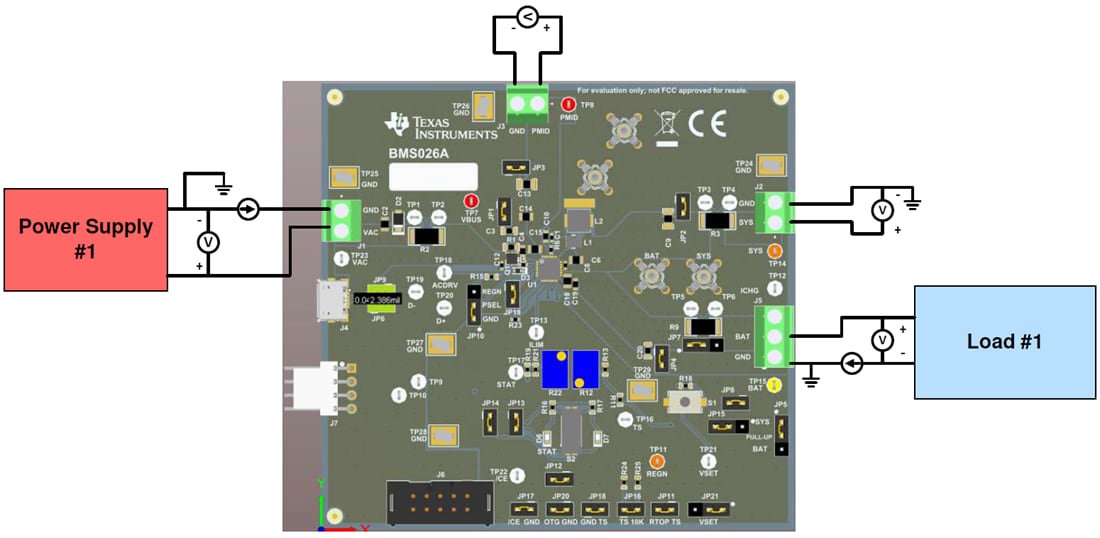

원래 테스트 설정
관련 제품
Texas Instruments bq25616/616J 벅 배터리 충전기
단일 셀 리튬 이온 및 리튬 폴리머 배터리를 위한 시스템 전원 경로 관리 장치입니다.
