Texas Instruments BQ25175 독립형 1 셀 선형 배터리 충전기
Texas Instruments BQ25175 독립형 1셀 800mA 선형 배터리 충전기는 1셀 리튬-이온 및 리튬-폴리머 배터리에 이상적인 통합 설계를 갖추고 있습니다. BQ25170J는 배터리를 충전하는 단일 출력을 제공합니다. 평균 시스템 부하가 안전 타이머 기간 내에 배터리가 완전히 충전되는 것을 방해하지 않는 한 시스템 로드 장치를 배터리와 병렬로 배치할 수 있습니다. 시스템 로드 장치를 배터리와 병렬로 배치하면 충전 전류가 시스템과 배터리 사이에서 공유됩니다.
TI BQ25175 독립형 1셀 800mA 선형 배터리 충전기는 완전히 방전된 배터리를 복구하기 위한 사전 충전, 대부분의 충전을 공급하기 위한 고속 충전 정전류, 최대 용량에 도달하기 위한 전압 조정을 포함한 Li-Ion/LiPoly 배터리 충전을 위한 3단계를 지원합니다. 내부 제어 루프는 IC 접합 온도를 모니터링하고 내부 온도 임계값 TREG를 초과하는 경우 모든 충전 단계에서 충전 전류를 줄입니다.
BQ25175에는 완전히 통합된 충전기 전력 스테이지 및 충전 전류 감지 기능이 제공됩니다. 충전기 기능에는 높은 정확도의 전류 및 전압 조정 루프, 충전 상태 디스플레이 및 자동 충전 종료 기능이 포함됩니다. 빠른 충전 전류는 외부 저항기를 통해 프로그래밍할 수 있습니다. 예비 충전 및 종단 전류 임계값을 통해 빠른 충전 전류 설정을 추적할 수 있습니다.
특징
- 최대 30V의 입력 전압 허용
- 낮은 소비전력을 위한 자동 절전 모드
- 350nA 배터리 누설 전류
- 80µA 충전 비활성화 시 입력 누설 전류
- 1셀 리튬-이온 및 리튬-폴리머 지원
- 고정 4.35V 배터리 조정 전압
- 외부 저항기 프로그래밍 가능 작동
- 10~800mA로 충전 전류를 설정하는 ISET
- 통합 결함 보호
- 6.6V IN 과전압 보호
- 1,000mA 과전류 보호
- 125°C 열 조정, 150°C 과열 차단 보호
- OUT 단락 보호
- ISET 핀 단락/단선 보호
- 충전 기능
- ISET의 20% 예비 충전 전류
- ISET의 10% 종단 전류
- 배터리 온도 모니터링을 위한 NTC 서미스터 입력
- 저온 및 고온 충전 비활성화됨
- ISET의 20%에서 저온 충전
- 충전 기능 제어용 TS 핀
- 상태 및 오류 표시를 위한 오픈 드레인 출력
- 높은 정확도
- ±0.5% 충전 전압 정확도
- ±10% 충전 전류 정확도
애플리케이션
- 스마트 추적기
- 진정한 무선 헤드셋
- 스마트 리모컨
- 펄스 산소 농도계
- 혈당계
관련 평가 모듈
Texas Instruments bq25175EVM 충전기 EVM(평가 모듈)
리튬이온/리튬폴리머 배터리 충전기인 bq25175의 다양한 작동 모드를 평가하고 테스트합니다.

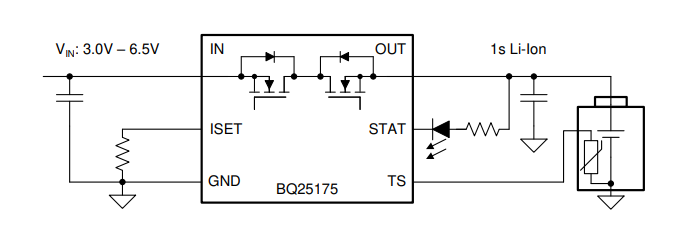

개략도
게시일: 2022-03-14
| 갱신일: 2022-07-19
